Valg av elektromagnetisk strømningsmåler: En velprøvd guide (foringer, elektroder, konduktivitet)

Hvem er dette feller

Anleggsingeniører, prosessdesignere, vedlikeholdsteam og tekniske kjøpere som trenger en rask og pålitelig måte å spesifisere riktig magmeter for virkelige forhold.

1) Hva et Magmeter er (og ikke er)

Elektromagnetiske strømningsmålere måle ledende væsker med ingen strupeelement og ingen bevegelige deler . De utmerker seg i slipende og korrosive tjenester og dominerer kommunalt vann og avløpsvann, kjemisk overføring, gruvedrift og hygieniske prosesser (mat og drikke, farmasøytisk).

• Styrker: ubetydelig trykktap, bredt DN-område, stabil nøyaktighet, utmerkede kjemiske/slitemuligheter.
• Grenser: krever minimum ledningsevne; ikke for hydrokarboner/ultrarent vann med mindre det brukes design med lav ledningsevne.

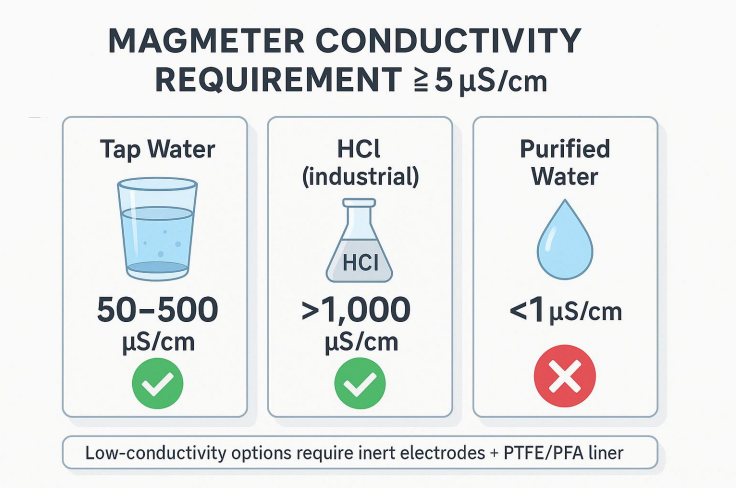

Konduktivitetsterskel (μS/cm)

Standard magmetre krever ≥ 5 μS/cm . Typiske referanser: Vann fra springen: 50–500, HCl (industrielt): >1000, renset vann: <1 → ikke egnet.

Grensetilfeller kan brukes inerte elektroder (Pt-Ir/Hastelloy C) med lavadsorpsjonsforinger (PTFE/PFA) ; bekrefte med produsenten.

2) 3D-utvalgsmodellen

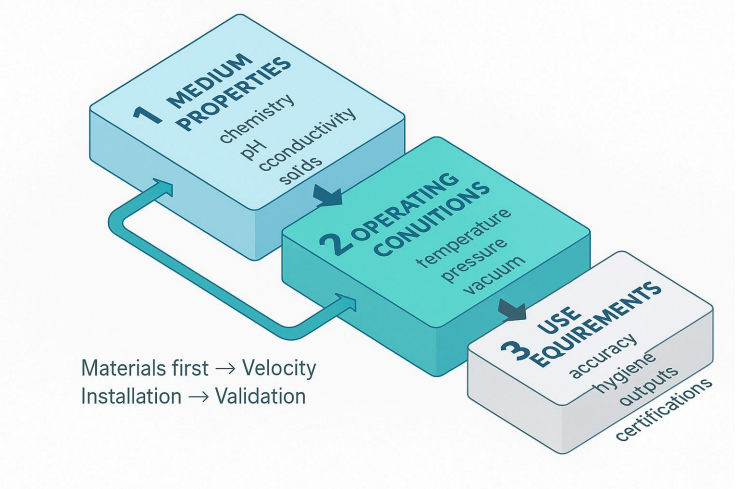

Utvalg er ikke en enkelt parameter. Bruk en 3-dimensjonal beslutning:

Middels egenskaper → Driftsbetingelser → Brukskrav

De fleste feil (liner-angrep, elektrodefeil, store feil) spores tilbake til ufullstendige medium data eller feilaktige materialer.

3) Trinn 1 — Bygg den mellomstore profilen (ikke-omsettelige data)

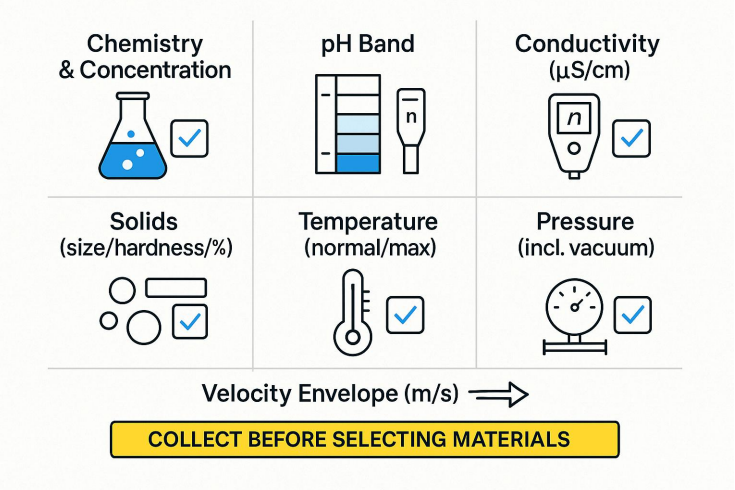

Samle dette før du velger materialer:

• Kjemi og konsentrasjon: inkluderer sporioner (F⁻/Cl⁻) og oksidasjonsmidler.
• pH-bånd: sterk syre (<2), svak syre (2–6), nøytral (6–8), svak alkali (8–12), sterk alkali (>12).
• Konduktivitet: bekrefte ≥ 5 μS/cm med mindre du bruker alternativer med lav ledningsevne.
• Faste stoffer: størrelse / hardhet / volum %. Kvarts eller ≥1 mm → slitasjebestandige foringer.
• Temperatur: normal og ekstrem (CIP/SIP, solvarme løp).
• Trykk: positiv og vakuum (foringer kan kollapse hvis de ikke er vurdert).
• Hastighetskonvolutt: planlegge for 1–3 m/s (ren service). <0,5 m/s avsetninger; >5 m/s erosjon/støy (slipemiddel ofte 2–4 m/s).

4) Trinn 2 — Velg foringen (korrosjon og temperatur først)

Prioritet: Korrosjonsmotstand → Temperatur → Slitasje → Trykk.

Vakuum og termisk sykling

Spesifiser vakuumklassifisert foringer hvis underatmosfærisk trykk er mulig. For store ΔT/ΔT·h, sørg for CTE-kompatibilitet med foring/elektrode og respekter produktets T–P vurderingskurve.

5) Trinn 3 — Match elektrodene til kjemien (og foringen)

Raske signaler

• Blekemiddel (NaOCl) → PTFE/PFA Hastelloy C / Titan.
• HCl uten F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl med F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (unngå Ta).
• Varm/sterk NaOH → PTFE/PFA Hastelloy C (316L kun for mild/kald kaustisk).
• Slipemiddel → Polyuretan/keramikk foring robuste elektroder; størrelse for 2–4m/s .

6) Størrelse for hastighet (ikke for trykkfall)

Magmetre gir ubetydelig hodetap. Større måleren slik normal driftshastighet lander i målbåndet.

• Rene væsker: 1–3m/s (stille, stabilt, lite begroing).
• Slipemiddel: 2–4 m/s for selvrensing; topper for å begrense erosjon.
• Lav ledningsevne: beskjedent høyere hastighet kan forbedre SNR.
• Svært lave strømninger: vurdere nedbemanning (redusere) for å nå målhastigheten.

Ett minutts størrelseseksempel

Gitt 20m³/t i DN50 (ID ≈ 52,5 mm):

Område A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56m/s → innenfor slipebånd; for ren service, vurder DN65.

7) Installer for signalkvalitet

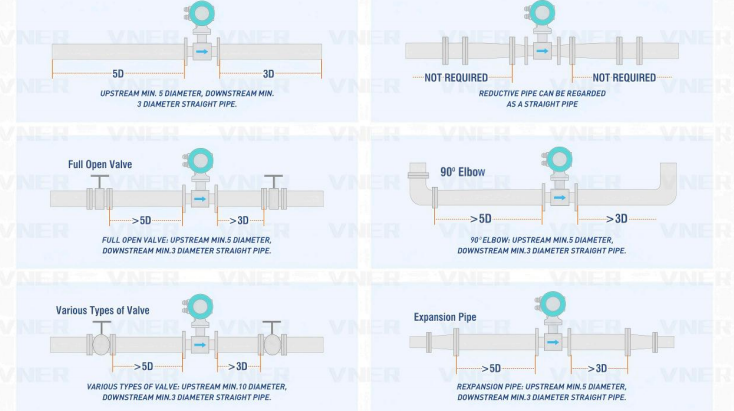

• Rette løp: 5–10D oppstrøms, 2–3D nedstrøms (mer etter albuer/ventiler/redusere).
• Orientering: horisontalt med elektroder klokken 3 og 9; vertikal opp-flyt foretrukket.
• Hold røret fullt: aktiver deteksjon av tomme rør; unngå medført luft.
• Jording: jordingsringer/elektroder for en stabil referanse.
• Pakninger og hylser: liner-kompatibel; unngå inntrengning i boringen.
• Tilgroende medier: foretrekker glatte foringer (PTFE/PFA) og riktig hastighet

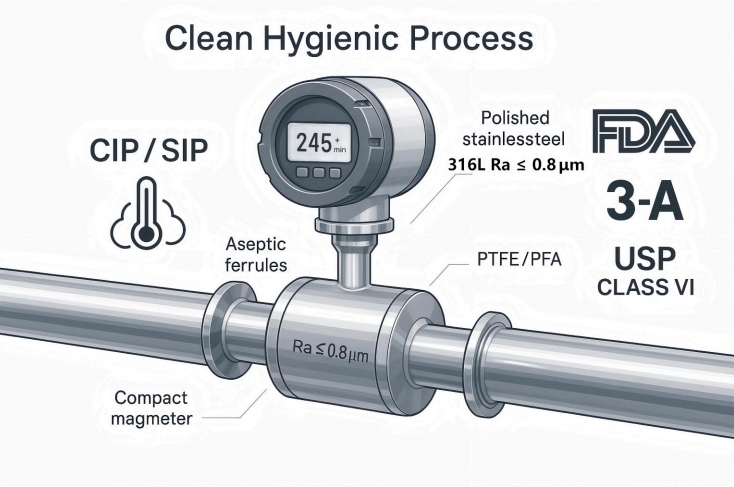

8) Sanitær (mat og legemidler)

• Våtte deler: 316L; PTFE/PFA liners; polerte elektroder (f.eks. Ra ≤ 0,8μm ; spesifiser ≤ 0,4 μm om nødvendig).
• Tilkoblinger: Tri-Clamp, DIN11851, aseptiske hylser; definere overflatefinish.
• CIP/SIP: verifiser grensene for vaskemiddel og damp (tid/temperatur).
• Overholdelse: FDA/3-A/USP KlasseVI/materialsporbarhet; sømløse foringsdesign for å unngå å holde opp.

9) Hurtigvalgsmatrise (startpunkter – bekreft dataark)

• Kommunalt vann / avløpsvann → Liner: Gummi / ETFE / PTFE; Elektrode: 316L (oppgrader til HastelloyC for sterke oksidasjonsmidler).
• 30 % HCl (kjemisk) → PTFE/PFA HastelloyB/C / Tantal (gjør ikke bruk 316L).
• 20 % NaOH (kjemisk) → FEP/PTFE HastelloyC (316L for <10% og kjølig).
• Nøytral gruveslurry → Polyuretan or Keramikk hardmetallelektroder ; 2–4m/s ; vertikal installasjon.
• Sur utlutningsslurry → Keramikk Tantal (overvåk pH; unngå F⁻ med Ta).
• Industrielt organisk avløpsvann (f.eks. etanol) → FEP/PTFE HastelloyC ; bekrefte eksplosjonsbeskyttelse.
• Blekemiddeldosering → PTFE/PFA HastelloyC/Titan.
• Varm kjele make-up (100–150 °C) → PFA/keramikk Titanium ; isolere; sikre lav jordmotstand.
• Avkjølt saltlake (CaCl₂, -20…5 °C) → PTFE/FEP Titanium ; bekrefter seighet for foringen ved lav temperatur

10) Bekreft før du kjøper (unngå kostbare overraskelser)

• Materialkompatibilitet: sjekk korrosjonsdata ved faktisk konsentrasjon og temperatur (mål ≤ 0,1 mm/år).
• Temperatur-trykkkurve: respekter foringsreduksjonen (f.eks. PTFE-trykkgrense ved forhøyet T).
• Spesielle forhold: vakuum vurdering; termisk syklus (ΔT/h); liner/elektrode CTE-kamp.
• Leverandøravmelding: gi fullstendig medium/betingelser; be om a fitness rapport . For kritiske punkter, gjør nedsenkingstester (f.eks. bløtlegging av elektrodene i 72 timer).

11) Vanlige fallgruver og rettelser (med utfall)

• Ignorerer spor urenheter (f.eks. F⁻ i HCl) → feil elektrode; rask svikt.
  Rett opp: full komposisjon inkl. spor ioner; velg Ta/Hastelloy C/Pt-Ir etter behov.

• Undervurdert temperatur/trykk → liner aldring eller svulmende.
  Rett opp: velg på ytterpunkter (f.eks. maks T 10 °C, maks P 20 % ); følg T–P-kurven.
• Undervurderer slitasje → rask linerslitasje i slurry.
  Rett opp: Polyuretan/Ceramic liners, riktig hastighet/orientering.
• Kjøper til laveste pris → hyppige bytter; høy nedetid.
  Rett opp: vurdere livssykluskostnad (capex 5-års vedlikehold).

• Mangler sanitærdetaljer → fare for oppbevaring og forurensning.
  Rett opp: sømløse foringer, polerte elektroder, dokumentert samsvar.

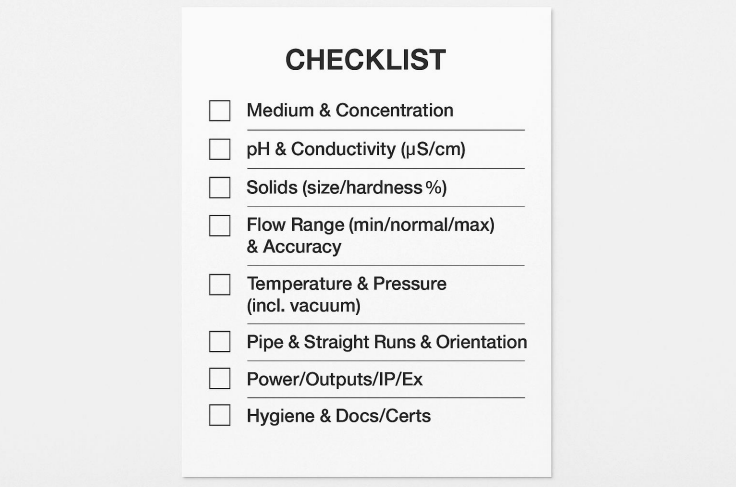

12) RFQ/Størrelsessjekkliste (vedlegg din forespørsel)

1. Middels og konsentrasjon, pH, ledningsevne (μS/cm)
2. Faste stoffer: størrelse / hardhet / % vol. (hvis noen)
3. Strømningsområde (min/normal/maks), nøyaktighetsmål, foretrukket hastighetsbånd
4. Temperatur (normal/maks), trykk (maks, evt vakuum )
5. Rørstørrelse/standard/materiale, tilgjengelighet for rett løp, orientering
6. Strøm og utganger (4–20mA/HART, puls, RS-485), IP/ex-sikker
7. Hygieniske behov (overflatefinish, tilkoblinger, CIP/SIP)
8. Dokumentasjon (kalibrering, MTR) og regionale sertifiseringer

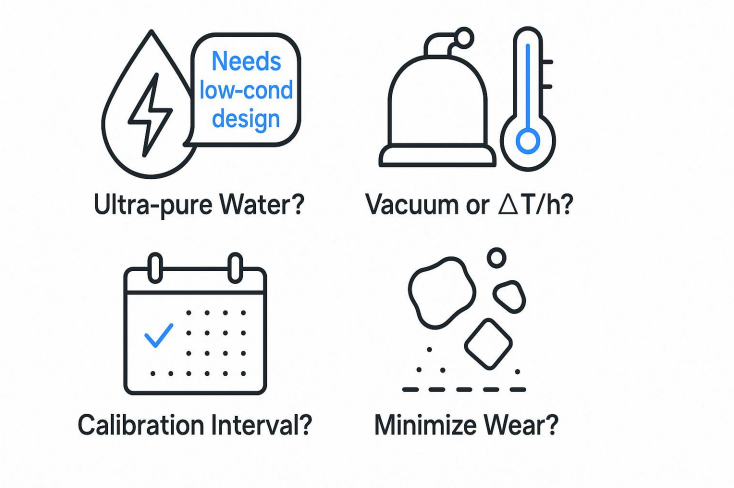

13) Vanlige spørsmål

Q1. Kan magmetre måle ultrarent vann?

Bare med lav ledningsevne design og nøye validering. Standardenheter krever ≥ 5μS/cm.

Q2. Hva om linjen min ser vakuum eller raske temperatursvingninger?

Bruk vakuumklassifisert liners og sjekk CTE-matching /ΔT-grenser.

Q3. Hvor ofte bør jeg kalibrere?

Typisk tjeneste: årlig . Kritisk varetekt/dosering: 6 måneder eller per nettstedspolicy.

Q4. Hvordan minimerer jeg slitasje i slurry?

Velg slitebestandige foringer (Polyuretan/keramikk), behold 2–4m/s hastighet, vertikal oppstrøm.

Konklusjon (Rekkefølgen som fungerer)

1. Materialer først (liner-elektroder) fra en komplett medium profil.
2. Størrelse for hastighet (ikke trykkfall).
3. Installer for signalkvalitet (rette løp, fullt rør, jording).
4. Bekreft mot T–P-kurven, vakuum og termisk sykling.

Å følge denne ordren gjør valg av magmeter til en repeterbar konstruksjonsprosess som gir nøyaktighet og senker livssykluskostnadene.
