VNFT ultralydstrømningsmåler Produsenter

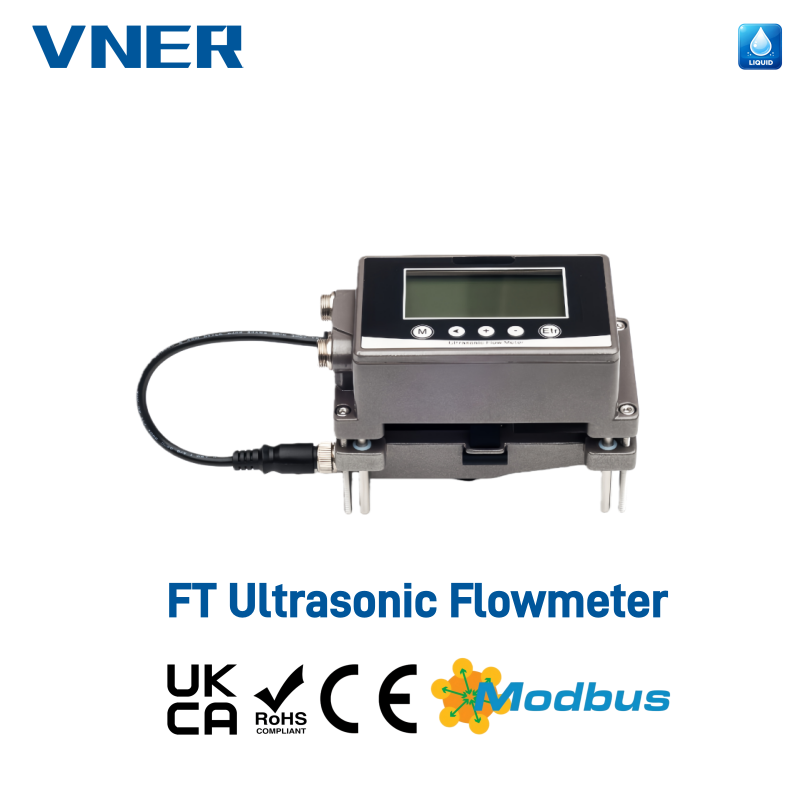

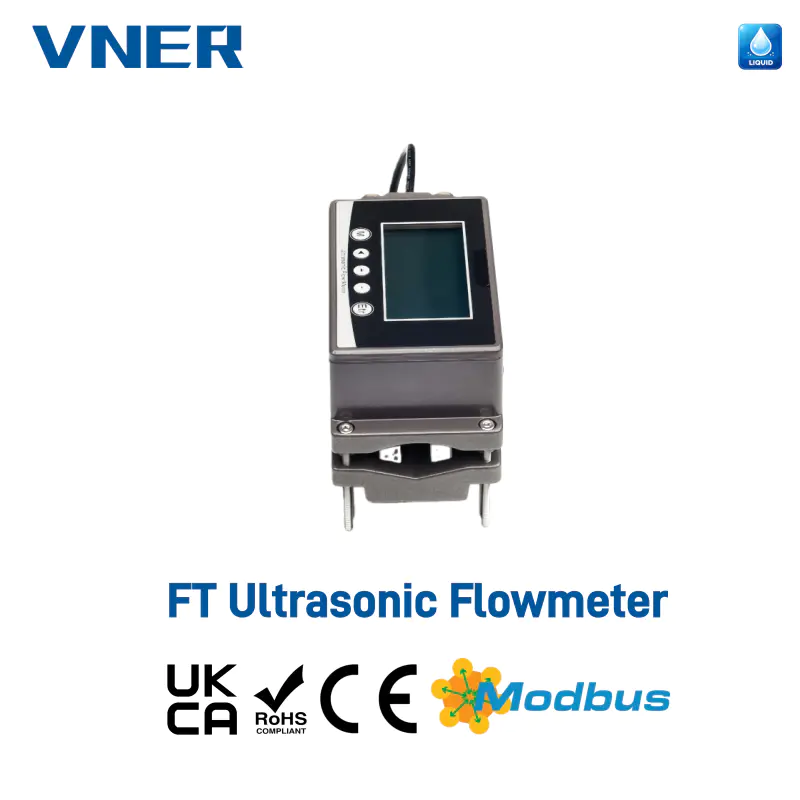

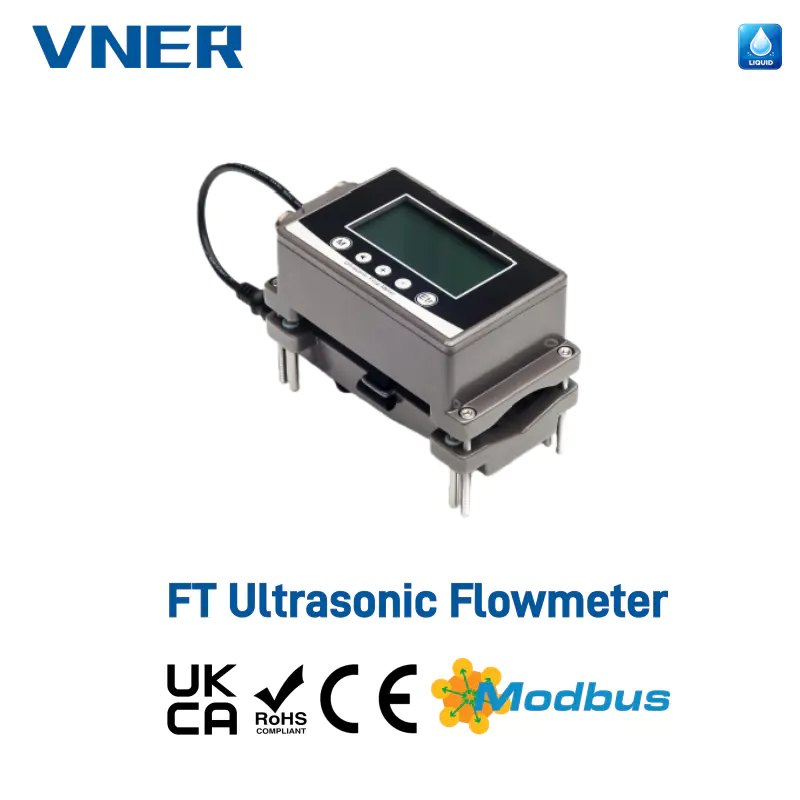

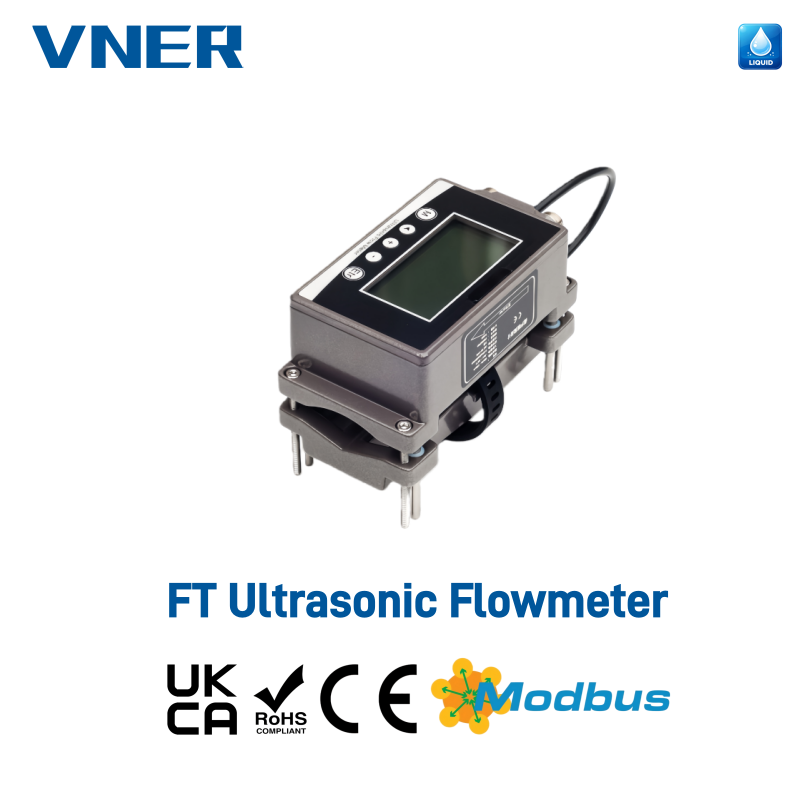

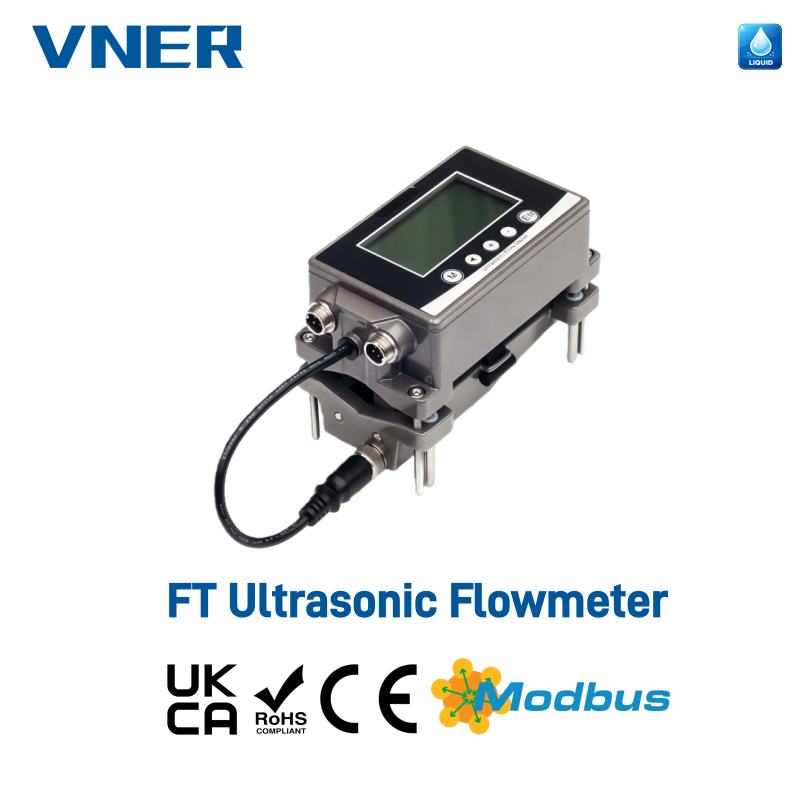

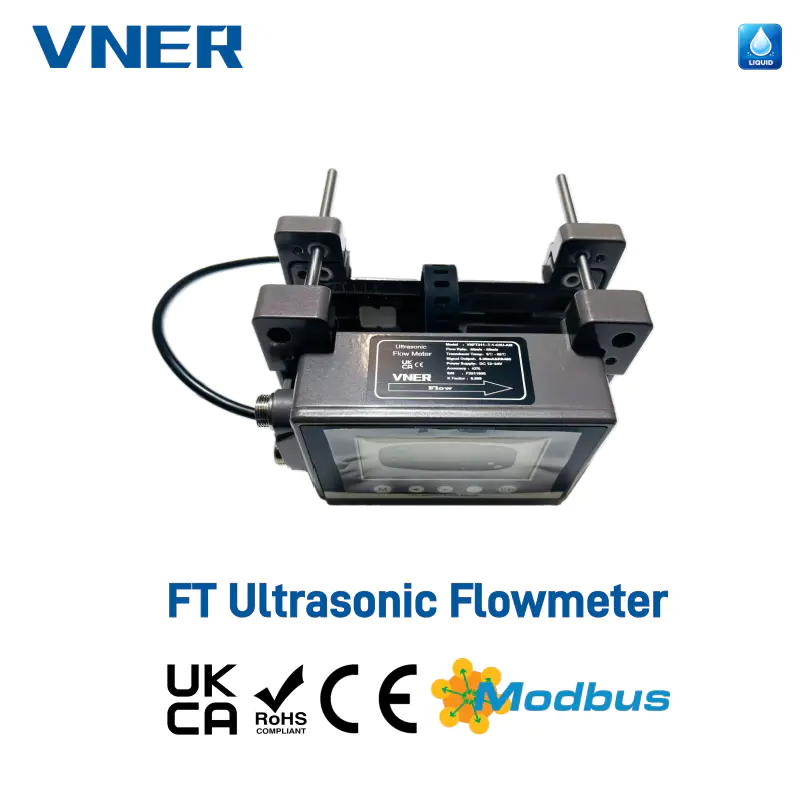

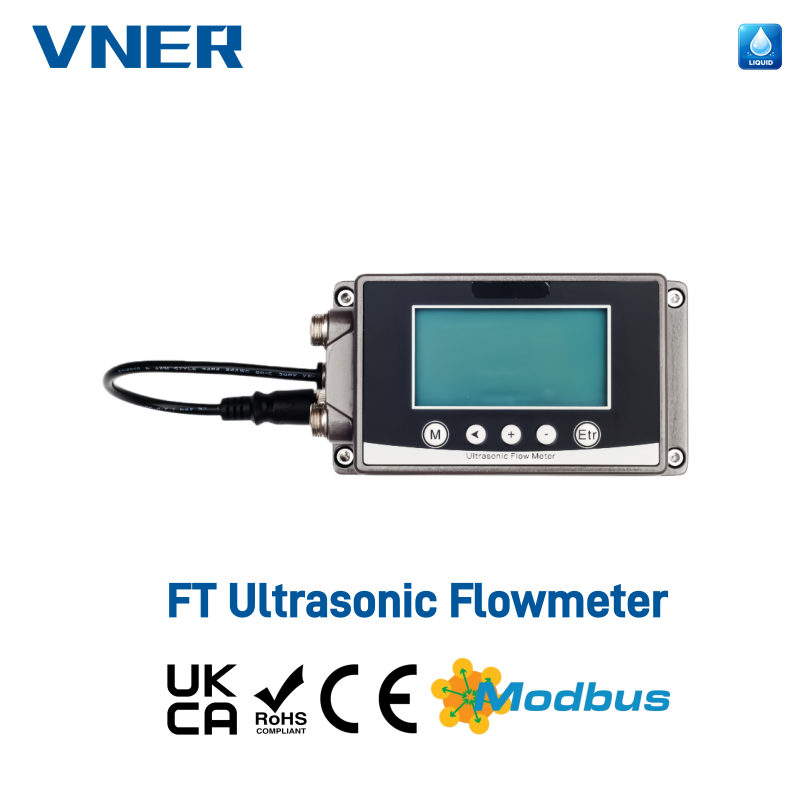

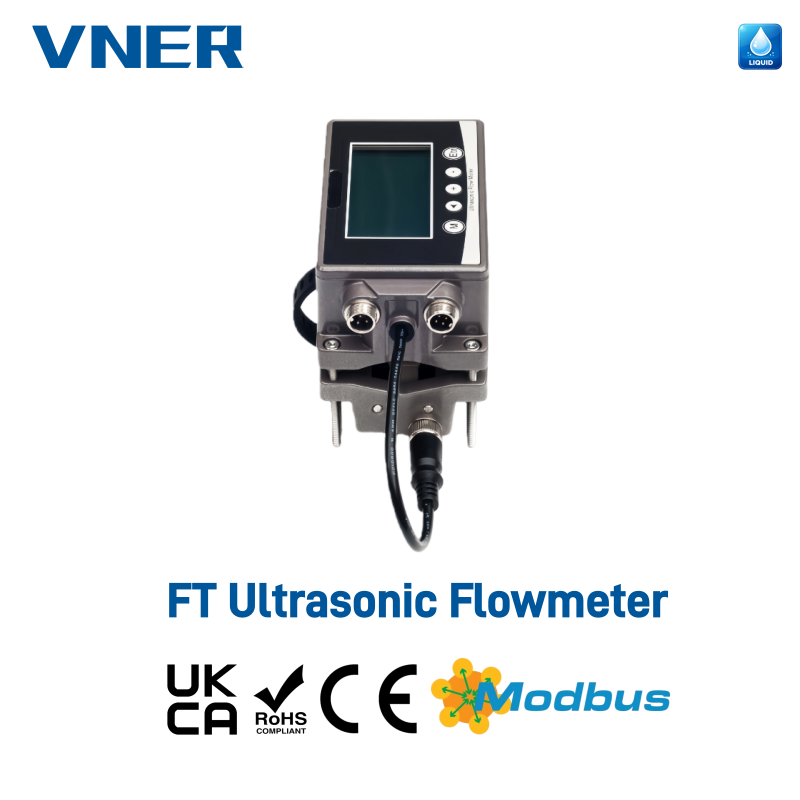

VNFT211 Clamp-On Ultrasonic Flow Meter

Løsning med liten rørstørrelse (DN15–DN65)

Arbeidsprinsipp

VNFT211 ultralydstrømningsmåleren fungerer basert på prinsipp for ultralydmåling i transittid . To eksterne klemme-på-ultralydtransdusere er montert på den ytre overflaten av røret. Ved å sende og motta ultralydsignaler oppstrøms og nedstrøms gjennom rørveggen og flytende medium, beregner instrumentet tidsforskjellen forårsaket av væskestrømningshastigheten.
Denne tidsforskjellen er direkte proporsjonal med strømningshastigheten, noe som tillater nøyaktig strømningsmåling uten direkte kontakt med prosessmediet .

Som en ikke-påtrengende måleløsning eliminerer VNFT211 trykktap, unngår forurensningsrisiko og sikrer uavbrutt systemdrift.

Ikke-påtrengende Clamp-On Design

• Ekstern klemmeinstallasjon uten å kutte rør eller stoppe prosessen

• Ingen kontakt med flytende medium, eliminerer trykktap og forurensningsrisiko

• Ideell for ettermonteringsprosjekter og kontinuerlige driftssystemer

Rask og brukervennlig installasjon

• Installasjon og igangkjøring kan fullføres i løpet av minutter

• Ingen spesialverktøy eller rørledningsmodifikasjoner kreves

• Reduserer arbeidskostnader og nedetid betydelig

Fleksibel konfigurasjon og bred kompatibilitet

• Ett universalsensorsett støtter alle rørstørrelser innenfor måleområdet

• Kompatibel med metallrør og stive plastrør (PVC, PP, PVDF)

• Egnet for DN15–DN65 rørledninger

Tydelig og informativ skjerm

• 256 × 128 høyoppløselig LCD

• Viser strømningshastighet, akkumulert strømning, statusinformasjon og alarmer

• Flowavlesninger kan overvåkes direkte på stedet

Energimålingsevne (valgfritt)

• Kan konfigureres som en ultralyd kjøling/varme energimåler (BTU meter)

• Støtter overvåking og styring av energiforbruk

• Egnet for HVAC, kjølt vann og oppvarming

Industriell kommunikasjon og produksjon

• Standard 4–20 mA analog utgang

• Modbus RS485 kommunikasjon for integrasjon med PLS- og DCS-systemer

• Valgfri pulsutgang (OCT) og reléalarmutgang

• Muliggjør ekstern overvåking, datainnsamling og effektivitetsanalyse

Pålitelig industriell ytelse

• Fabrikkavskjæring med lav hastighet ved 0,08 m/s for å unngå falske avlesninger

• Rask responstid justerbar fra 0,5 til 60 sekunder

• Langsiktig datalagring med EEPROM backup (over 10 år)

• Designet for stabil drift i tøffe industrielle miljøer

Typiske applikasjoner

• Vannforsyning og distribusjonssystemer

• VVS kjølt vann og varmekretser

• Overvåking av energiforbruk

• Industriell prosessvannmåling

• Ettermonteringsprosjekter med begrenset installasjonsplass
