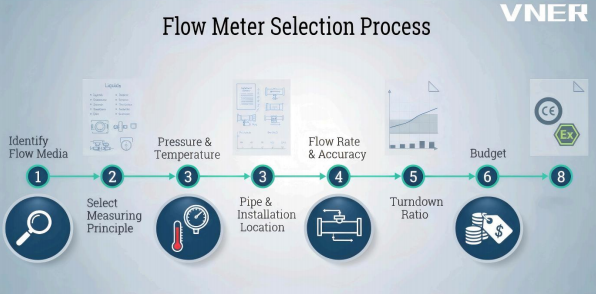

Valgprosess for strømningsmåler: Fra applikasjon til perfekt match

Å velge riktig strømningsmåler hogler ikke bare om å velge et måleinstrument – ​​det hogler om å sikre prosesspålitelighet, målenøyaktighet og langsiktig driftseffektivitet.

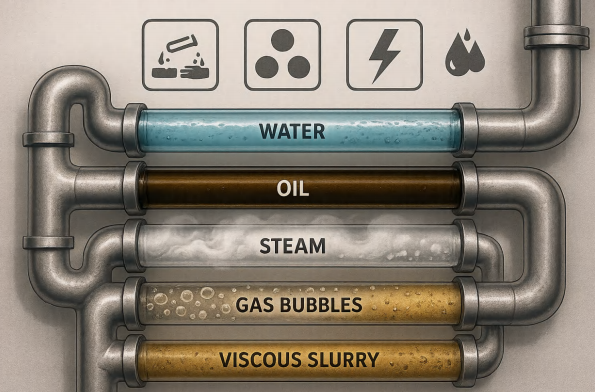

1. Identifiser Flow Media

Å fellerstå prosessmediet er grunnlaget for ethvert valg.

Bestem om strømningsmediet er:

• Væske , Gass , eller Steam
• Etsende , Ledende , eller Ikke-ledende
• Flerfase (flytende faststilff/gass) eller enfase
• Viskøs , rent , eller inneholder suspenderte faste stoffer

Å kjenne disse egenskapene påvirker direkte hvilke måleprinsipper som er gjennomførbare.

For eksempel elektromagnetisk målere krever ledende væsker, mens Coriolis målere fungerer best med rene, enfasede væsker.

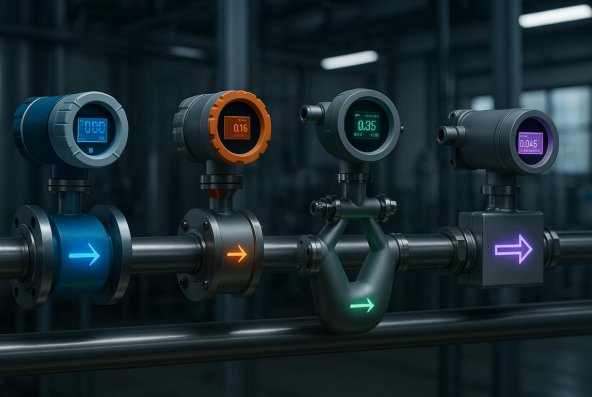

2.Velg Måleprinsipp

Når mediet er definert, velg den mest passende måleteknologien:

• Elektromagnetisk strømningsmåler (EMF) – For ledende væsker, vann, kjemikalier, slam.
• Vortex flowmåler – For damp, gasser og væsker med stabile strømningsprofiler.
• Coriolis massestrømsmåler – For nøyaktig massestrøm og tetthetsmåling i væsker eller gasser.
• Ultralydstrømningsmåler – For store rør eller ikke-invasive installasjoner.
• Termisk massestrømningsmåler – For rene gasser.
• Mekanisk strømningsmåler (turbin, positiv forskyvning) – For enkle, rimelige applikasjoner.

Hvert prinsipp har sine egne fordeler nøyaktighet , kostnad , installasjonens kompleksitet , og vedlikehold . En riktig match sikrer pålitelig langsiktig drift.

3.Definer driftstrykk og temperatur

Prosesstrykket og temperaturen bestemmer:

• Sensormateriale (rustfritt stål, Hastelloy, PTFE fôr, etc.)
• Tetnings- og pakningsvalg
• Strømningsmåler kroppsvurdering (PN/ANSI-klasse)
• Krav til temperaturkompensasjon

Sørg alltid for at det valgte instrumentets trykk- og temperaturklassifiseringer overstiger systemets maksimale driftsforhold, med sikkerhetsmarginer i samsvar med PED or ASME stogarder.

4. Vurder rør- og installasjonsforhold

Strømningsmålere fungerer best når de er riktig installert. Nøkkelparametere inkluderer:

• Rørstørrelse og orientering (horisontalt, vertikalt, fullt rør)
• Oppstrøms og nedstrøms rette løp for å sikre stabil strømningsprofil
• Plassering i forhold til ventiler, pumper eller albuer for å minimere turbulens
• Monteringsplass og tilgjengelighet for kabling, kalibrering og vedlikehold
• Strømforsyning (AC/DC) og Alternativer for signalutgang (4–20 mA, Pulse, Modbus, HART, etc.)
• Inntrengningsbeskyttelse (IP65, IP67, IP68)
• Klassifisering av farlige områder (Ex ia, Ex d, etc.)

Et godt planlagt installasjonsoppsett forhindrer målefeil forårsaket av dårlige strømningsforhold eller elektrisk interferens.

5. Bestem flytområde og nøyaktighetskrav

Å definere driftsstrømningshastighet og nødvendig nøyaktighet er avgjørende.

Spesifiser:

• Minimum, Normal og Maksimal strømningshastighet
• Forventet prosessfluktuasjonsområde
• Nødvendig nøyaktighet eller repeterbarhet (f.eks. ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

Riktig målerstørrelse sikrer at flyten holder seg innenfor det optimale måleområde (Reynolds tallstabilitetssone) , unngå unøyaktigheter med lav flyt eller metning i overkant.

6. Evaluer turndown-forhold og trykktap

• Turndown-forhold beskriver måleområdets fleksibilitet (f.eks. 1:10, 1:20).
  Et høyere turndown-forhold gir bedre tilpasningsevne til varierende strømningsforhold.
• Trykktap må minimeres for å unngå prosessineffektivitet.
  Visse teknologier som Coriolis og Vortex kan introdusere trykkfall - sjekk alltid om prosessen tåler det.

7. Budsjett og livssyklushensyn

Selv om den første instrumentkostnaden er viktig, er den totale eierkostnader (TCO) bør vurderes:

• Kjøpspris vs. nøyaktighet og pålitelighet
• Kalibrerings- og vedlikeholdsfrekvens
• Tilgjengelighet av reservedeler
• Strømforbruk og nedetidskostnad

For store prosjekter, balansering ytelse , lang levetid , og budsjett sikrer økonomisk verdi gjennom hele produktets livssyklus.

8.Sertifiserings- og samsvarskrav

Strømningsmålere må overholde relevante internasjonale standarder og forskrifter, avhengig av applikasjon og eksportdestinasjon:

• Sikkerhet og eksplosjonssikker: IECEx, ATEX, UL
• Elektrisk samsvar: CE-EMC, CE-LVD
• Trykkutstyr: CE-PED, ASME
• Mat og farmasøytisk: FDA, 3A, EHEDG
• Handel og juridisk metrologi: MID (direktivet om måleinstrumenter)

Riktig sertifisering garanterer at instrumentet oppfyller globale sikkerhets- og ytelsesstandarder.

Konklusjon

En systematisk utvelgelsesprosess sikrer ikke bare teknisk kompatibilitet, men også langsiktig stabilitet og regelmessig samsvar.

Ved å forstå medium , måleprinsipp , installasjonsforhold , og sertifiseringsbehov , kan ingeniører og innkjøpsspesialister oppnå optimale resultater – minimere risikoer og maksimere effektiviteten.

kl VNER Electronic Technology LTD , kombinerer vi tiår med felterfaring med avanserte strømningsmålingsteknologier for å hjelpe våre partnere med å velge de best egnede løsningene for deres applikasjoner – fra vannbehandling og petrokjemisk planter to olje og gass og polysilisiumindustrien.

Forfattet av Shawn Cao

Direktør, avdeling for internasjonal handel

VNER Electronic Technology LTD
