Gassturbinstrømningsmåler: Hvordan det fungerer, spesifikasjoner og utvalgsguide

A gassturbin flowmåler måler den volumetriske strømningshastigheten til en gass ved å detektere rotasjonshastigheten til en turbinrotor plassert i strømningsstrømmen. Når gass passerer gjennom målerkroppen, utøver den kraft på de vinklede bladene til rotoren, og får den til å spinne med en hastighet som er direkte proporsjonal med gasshastigheten. For rene, tørre gasser i høyhastighetsrørledninger hvor nøyaktighet, bredt nedtrekksforhold og kompakt installasjon er prioritet, er gassturbinstrømningsmåleren en av de mest pålitelige og velprøvde måleteknologiene som er tilgjengelige. Det er det foretrukne instrumentet for overføring av naturgass, industriell prosessgassmåling, trykkluftmåling og tildeling av drivstoffgass i kraftproduksjon og petrokjemiske anlegg. Å forstå hvordan det fungerer, hvilke spesifikasjoner som styrer valg, hvor det yter best, og hva dets begrensninger er, gir ingeniører og innkjøpsteam grunnlaget for å spesifisere dette instrumentet riktig og trekke ut dets fulle målekapasitet.

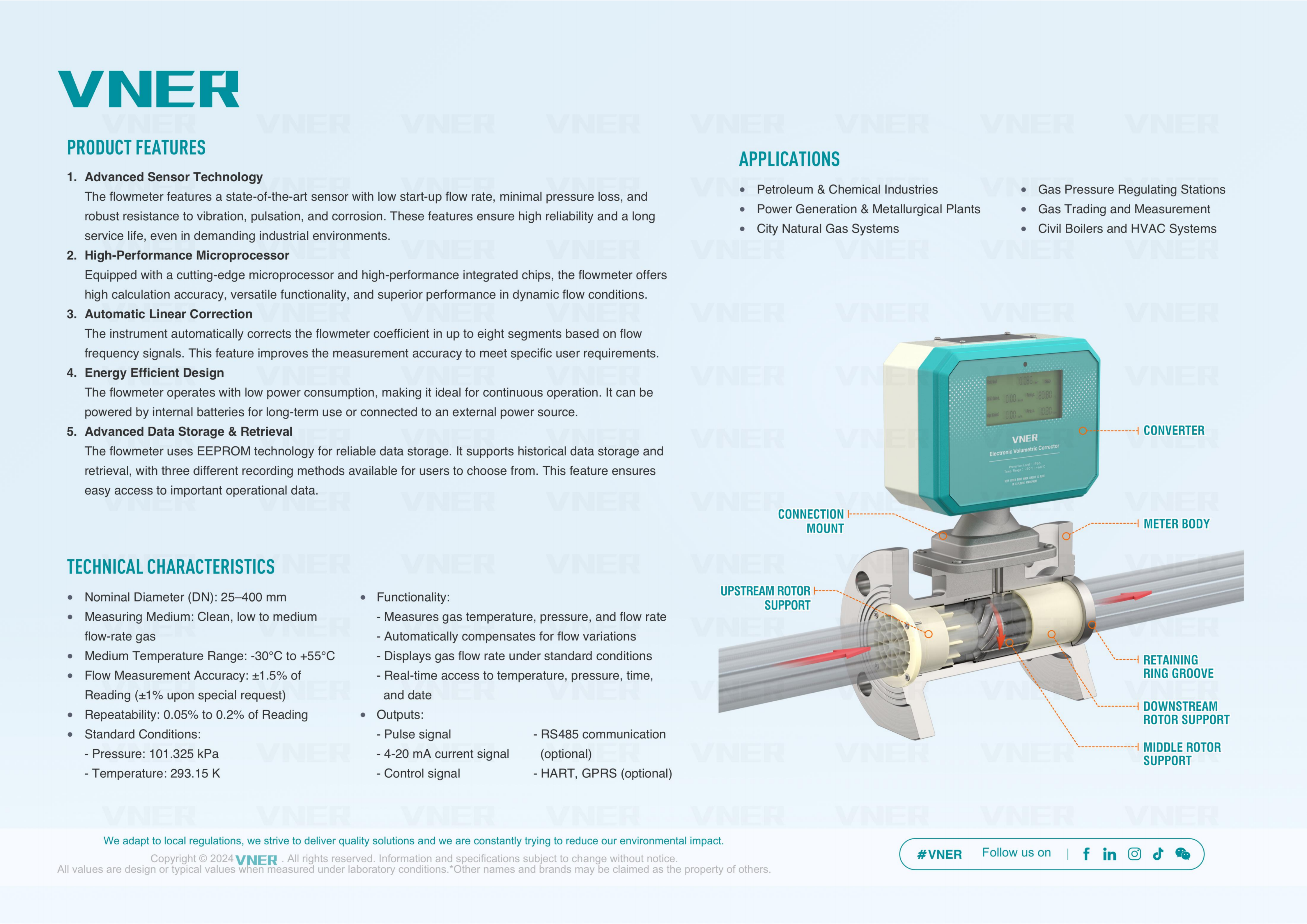

Driftsprinsipp for en gassturbinstrømningsmåler

Driftsprinsippet til en gassturbinstrømningsmåler er basert på overføring av kinetisk energi fra en gasstrøm i bevegelse til en mekanisk rotor. Rotoren er montert på en aksel i målerkroppen, med aksen på linje med strømningsretningen. Rotorbladene er satt i en fast skruevinkel, typisk mellom 30 og 45 grader til strømningsaksen, slik at gass som treffer bladene genererer et dreiemoment som får rotoren til å spinne. Ved jevn strøm når rotoren en vinkelhastighet der drivmomentet fra gassen balanserer de retarderende dreiemomentene fra lagerfriksjon, magnetisk motstand fra pickupsensoren og væskemotstand på bladoverflatene. Ved denne likevekten er rotorhastigheten nesten proporsjonal med gasshastigheten over et bredt spekter av strømningshastigheter.

K-faktoren og dens rolle i måling

Forholdet mellom rotorens rotasjonsfrekvens og volumetrisk strømningshastighet uttrykkes gjennom målerfaktoren, vanligvis kalt K-faktoren. K-faktoren er definert som antall pulser generert per volumenhet gass som passerer gjennom måleren, typisk uttrykt som pulser per kubikkmeter eller pulser per liter. For en velprodusert gassturbinstrømningsmåler er K-faktoren stabil og lineær over målerens spesifiserte strømningsområde, noe som er det som gjør instrumentet egnet for høynøyaktige custody-overføringsapplikasjoner. K-faktoren bestemmes ved kalibrering på sertifisert strømningskalibreringsrigg og er oppgitt på målerens kalibreringssertifikat. En typisk gassturbinstrømningsmåler opprettholder K-faktor linearitet innenfor pluss eller minus 0,5 til 1,0 % over det angitte strømningsområdet , med noen målere med høy nøyaktighet som oppnår pluss eller minus 0,25 % eller bedre over en del av rekkevidden.

Signaldeteksjonsmetoder

Rotasjonen av turbinrotoren må konverteres til et elektrisk signal uten mekanisk kontakt som vil føre til friksjon og slitasje. Tre deteksjonsmetoder brukes i kommersielle gassturbinstrømningsmålere:

• Variabel reluktans magnetisk pickup : En permanent magnet innebygd i en spolemontering montert i målerkroppen genererer en spenningspuls hver gang en rotorbladspiss passerer under den, ettersom bladspissen endrer den magnetiske reluktansen til kretsen. Denne metoden krever ingen ekstern strøm, genererer et selvdrevet signal og er svært pålitelig. Det er standard deteksjonsmetoden for de fleste gassturbinstrømningsmålere i industri- og bruksapplikasjoner.
• Halleffektsensor : En magnetisk aktivert halvlederenhet oppdager passering av bladspisser ved hjelp av Hall-effekten. Hall-effekt pickuper krever en liten strømforsyning, men gir renere signalkanter ved lave rotorhastigheter, og utvider målerens lavstrømsmålekapasitet utover hva pickuper med variabel reluktans kan oppnå. Brukes i applikasjoner der lavflytnøyaktighet er kritisk.
• RF (radiofrekvens) kapasitans pickup : En høyfrekvent oscillator oppdager endringen i kapasitans når hvert rotorblad passerer sensorflaten. Denne kontaktløse metoden gir svært nøyaktig bladtelling ved både lave og høye hastigheter og brukes i enkelte presisjons- og custody-overføringsmålere der det kreves et bredest mulig lineært område.

Nøkkelspesifikasjoner og hva de betyr i praksis

Å spesifisere en gassturbinstrømningsmåler riktig krever forståelse av den virkelige betydningen av hver ytelsesspesifikasjon og hvordan det oversettes til målekvalitet i den spesifikke applikasjonen. Produsenter bruker konsekvent terminologi, men de praktiske implikasjonene er noen ganger skjult av markedsføringsspråk.

Strømningsområde og turndown-forhold

Strømningsområdet til en gassturbinstrømningsmåler er definert som spennet mellom minimumsstrømningshastigheten som den angitte nøyaktigheten gjelder (Qmin) og maksimal kontinuerlig strømningshastighet (Qmax). Forholdet mellom disse to verdiene er turndown-forholdet. De fleste kommersielle gassturbin-strømningsmålere oppnår turndown-forhold på 10:1 til 20:1 , med noen presisjonsmodeller som oppnår 30:1 eller høyere ved hjelp av avansert rotorlagerdesign og Hall-effekt eller RF pickup-systemer. Et turndown-forhold på 20:1 betyr at en måler som er dimensjonert for å måle en maksimal strømning på 200 m³/t også vil måle strømninger nøyaktig ned til 10 m³/t innenfor den angitte nøyaktighetsspesifikasjonen. Denne brede rekkevidden er en av de primære konkurransefordelene til turbinstrømningsmåleren fremfor differensialtrykkenheter, som vanligvis leverer kun 3:1 til 5:1 nedreduksjon før de mister akseptabel nøyaktighet ved lave strømninger.

Nøyaktighet og repeterbarhet

Nøyaktighet for gassturbinstrømningsmålere angis vanligvis som en prosentandel av avlesning (prosent av hastighet) i stedet for en prosentandel av full skala. Denne forskjellen har betydelig betydning: en måler med pluss eller minus 1,0 % av avlesningsnøyaktigheten opprettholder denne feilen over hele strømningsområdet, mens en måler med pluss eller minus 1,0 % av fullskala nøyaktighet har en mye større relativ feil ved lave strømninger. For søknader om varetektsoverføring, OIML R137 og AGA-7 (American Gas Association Report No. 7) spesifiserer at custody transfer turbinmeter må oppnå nøyaktighet innenfor pluss eller minus 1,0 % av avlesningen på tvers av strømningsområdet, med de beste målerne som oppnår pluss eller minus 0,5 % eller bedre. Repeterbarhet, som beskriver målerens evne til å produsere samme avlesning for samme strømningstilstand ved gjentatte målinger, er typisk bedre enn nøyaktighet, ofte på pluss eller minus 0,1 til 0,2 % for kvalitetsturbinmålere. Høy repeterbarhet er avgjørende for bevising (verifisering i felt av målerens ytelse ved bruk av en mastermåler) og for applikasjoner der strømningskonsistens i stedet for absolutt nøyaktighet er hovedkravet.

Trykk- og temperaturvurderinger

Målerens kropp og innvendige deler må tåle det maksimale driftstrykket og temperaturen til applikasjonen uten strukturell feil eller dimensjonsendringer som vil endre K-faktoren. Gassturbinstrømningsmålere for naturgasstjenester er vanligvis tilgjengelige i trykkklassifiseringer på PN16, PN25, PN40 og klasse 150/300/600 til ASME B16.5, som dekker linjetrykk fra atmosfærisk til over 100 bar i noen konfigurasjoner. Temperaturklassifiseringer for standard industrimodeller spenner fra ca minus 20 til pluss 60 grader celsius for elektronikk og fra minus 40 til pluss 120 grader Celsius for det mekaniske huset i høytemperaturservicevarianter. Kryogene servicemålere for dampmåling av flytende naturgass (LNG) strekker seg til minus 196 grader Celsius ved bruk av rustfrie stålkropper og spesielt utvalgte lager- og rotormaterialer.

Rørstørrelsesområde

Gassturbinstrømningsmålere produseres i standard linjestørrelser fra ca 15 mm (0,5 tommer) til 600 mm (24 tommer) nominell boring, med wafer-body design for mindre størrelser og flensede full-boring kropper for større nominelle diametre. Valget av målerstørrelse er ikke nødvendigvis det samme som rørledningens nominelle boring: turbinmålere bør dimensjoneres slik at den normale driftsstrømmen faller i den øvre halvdelen av målerens angitte strømningsområde, der lineariteten er best, i stedet for ved eller nær den maksimale strømningshastigheten som risikerer å overskride nominell kontinuerlig drift og akselerere lagerslitasje.

Applikasjoner hvor gassturbinstrømningsmålere Excel

Gassturbinstrømningsmålere har vært i kommersiell produksjon siden 1950-tallet og har akkumulert en lang feltrekord på tvers av ulike bransjer. Kombinasjonen av nøyaktighet, rekkevidde og relativt kompakt installasjonsfotavtrykk gjør dem til det foretrukne valget i følgende applikasjonskategorier.

Overføring av naturgass og fiskal måling

Den viktigste anvendelsen av gassturbinstrømningsmålere globalt er overføring av naturgass mellom produsenter, overføringsselskaper, distribusjonsselskaper og store industrielle forbrukere. På målestasjoner for depotoverføring brukes målerens utgang direkte til å beregne pengeverdien av overført gass, noe som gjør nøyaktighet og sporbarhet til nasjonale målestandarder obligatorisk. AGA-7 er industristandarden som styrer design, ytelse og installasjon av turbinstrømningsmålere for overføring av naturgass i Nord-Amerika. ISO 9951 dekker samme applikasjon internasjonalt. Disse standardene spesifiserer kalibreringssporbarhet, usikkerhetsbudsjetter, installasjonskrav og bevisprosedyrer som danner kontraktsgrunnlaget for nøyaktig fakturering mellom gasshandelspartnere.

En typisk depotoverføringsinstallasjon bruker to eller tre turbinmålere parallelt med automatisert strømbytte og en dedikert målerkontroller for kalibreringsverifisering under bruk. Beviseren lar K-faktoren kontrolleres mot en sertifisert volumstandard uten å ta måleren ut av drift, og sikrer at enhver avvik i målerens ytelse blir oppdaget og korrigert før det resulterer i en betydelig målefeil som vil kreve økonomisk oppgjør mellom partene.

Industriell prosessgassmåling

I kjemisk, petrokjemisk og farmasøytisk produksjon måler gassturbinstrømningsmålere nitrogen, oksygen, hydrogen, argon, karbondioksid og blandede prosessgasser i rørledningssystemer som betjener reaktorer, varmevekslere, rensesystemer og teppesystemer. Deres evne til å håndtere høytrykksrene gasser og deres kompakte kroppsdimensjoner gjør dem praktiske der plassen er begrenset av eksisterende røroppsett. I brennerstyringssystemer for industrielle ovner og kjeler, gir turbinmålere strømningssignalet som brukes til å beregne luft-til-drivstoff-forhold som er optimert for forbrenningseffektivitet og samsvar med utslipp.

Trykkluft og instrumentgasssystemer

Trykkluft er en av de mest energikrevende verktøyene i produksjon, og gassturbinstrømningsmålere installert i trykkluftfordelingshoder lar energiledere kvantifisere forbruk etter produksjonsområde, identifisere lekkasje og måle energieffektivitetsforbedringer. Måleren måler faktisk volum ved linjetrykk og temperatur, og når det kombineres med en trykk- og temperaturtransmitter og en strømningscomputer, gir den korrigert volumetrisk strømning i standard kubikkmeter per time eller standard kubikkfot per minutt som representerer den sanne mengden luft som forbrukes uavhengig av systemtrykkvariasjoner i perioder med høye behov.

Kraftproduksjon drivstoffgassmåling

Gasskraftverk bruker turbinstrømningsmålere for å måle drivstoffgassforsyningen til hver gassturbin og kjele. Nøyaktig drivstoffmåling er nødvendig for beregning av varmehastighet, effektivitetsovervåking og utslippsrapportering under miljøtillatelsesbetingelser. Strømningsmålingen fra turbinmåleren, kombinert med gassanalyse fra en kromatograf, tillater beregning av energiinnholdet til gassen som forbrukes per time, som direkte bestemmer anleggets termiske effektivitet og drivstoffkostnad per megawatt-time produksjon. En prosent feil i drivstoffgassmåling ved et 400 MW kombianlegg som bruker omtrent 70 000 m³/t naturgass representerer en faktureringsfeil tilsvarende hundretusenvis av dollar årlig til typiske gasspriser, noe som forklarer investeringen i høykvalitets custody-transfer-grade turbinmålere ved kraftproduksjonsanlegg.

Begrensninger og bruksområder der turbinmålere ikke er det beste valget

Gassturbinstrømningsmålerens avhengighet av mekanisk rotasjon betyr at den har iboende begrensninger i visse driftsforhold som må vurderes ærlig når den sammenlignes med alternative teknologier for en spesifikk applikasjon.

Skitne, våte eller etsende gasser

Gassturbinstrømningsmålere krever ren, tørr gass for å fungere pålitelig. Partikkelforurensning fra rørskala, konstruksjonsrester eller prosessoverføring skader rotorbladene og lageroverflatene, og forårsaker progressiv K-faktordrift og til slutt mekanisk feil. Medførte væsker forårsaker lignende skader og kan skape brå K-faktorskift når væskesnegler passerer gjennom måleren. Korrosive gasskomponenter, inkludert hydrogensulfid, klor og sure forbindelser, angriper lagermaterialer og kan forårsake rotorbeslag hvis de fuktede materialene ikke er spesifikt valgt for korrosjonsbestandighet. Før du spesifiserer en turbinmåler i en gasstjeneste, må gasssammensetningen, inkludert potensielle forurensninger, bekreftes som kompatibel med målerens rotormateriale, akselmateriale og lagertype. Gass som ikke kan garanteres ren og tørr ved målerens innløp, bør måles med en teknologi uten bevegelige deler, for eksempel en ultralydmåler eller en virvelmåler.

Pulserende flyt

Stempelkompressorer og fortrengningspumper genererer trykkpulsasjoner i nedstrømsrørene som forårsaker periodisk akselerasjon og retardasjon av gasstrømmen. En turbinrotor, på grunn av sin treghet og bladvinkelgeometri, reagerer på pulserende strømning ved å overregistrere: den akselererer når gasshastigheten øker og bremser langsommere når hastigheten avtar, og produserer en systematisk positiv målefeil. Under alvorlig pulserende forhold kan denne feilen nå 5 til 10 % eller mer , noe som er helt uakseptabelt for varetektsoverføring eller prosesskontrollformål. Pulsasjonsdempere installert oppstrøms for måleren, eller valg av en ultralydmåler som ikke har noen bevegelig rotor som er utsatt for treghetseffekter, er utbedringsalternativene for pulserende strømningsmiljøer.

Svært lave strømningshastigheter og lave Reynolds-tall

Under turbinmålerens Qmin-spesifikasjon blir lagerfriksjon og dragkrefter betydelige i forhold til drivkraften fra gasstrømmen, noe som får rotoren til å bremse under hastigheten proporsjonal med strømningshastigheten. K-faktoren avviker fra sin kalibrerte verdi og målefeilen øker raskt. Bruksområder hvor strømmen regelmessig faller under 10 % av Qmax i lengre perioder, betjenes dårlig av turbinmålere. Termiske massestrømningsmålere eller Coriolismålere er bedre egnet til lavstrømsgassmåling der turbinmålerens minstestrømningsterskel ikke er konsekvent oppnåelig.

Installasjonskrav for nøyaktig måling

Gassturbinstrømningsmålere er følsomme for hastighetsprofilen til gassen ved innløpet. En fullt utviklet, symmetrisk, virvelfri hastighetsprofil som kommer inn i måleren sikrer at rotoren reagerer jevnt på tvers av alle bladsegmenter og at K-faktoren samsvarer med den kalibrerte verdien. Forstyrrede profiler forårsaket av oppstrøms rørfittings skaper asymmetrisk eller virvlende strømning som forskyver den effektive K-faktoren og introduserer systematisk målefeil som ingen elektronisk justering kan korrigere fullt ut.

Krav til rett rørføring

Minimum rett rørføring som kreves oppstrøms og nedstrøms for en gassturbinstrømningsmåler avhenger av typen og alvorlighetsgraden av oppstrømsforstyrrelsen. AGA-7 gir spesifikk veiledning for vanlige rørkonfigurasjoner:

Der den påkrevde rette rørlengden ikke kan oppnås på grunn av plassbegrensninger i rørene, kan en strømningskontroller installert oppstrøms for måleren redusere den nødvendige rettføringen betydelig ved å bryte opp virvel og omfordele hastighetsprofilforvrengninger. Strømningskondisjoneringsmidler i samsvar med ISO 17089 eller AGA-7 vedleggsanbefalinger reduserer oppstrømskravet til ca. 10D etter balsamen i de fleste rørkonfigurasjoner, på bekostning av et lite permanent trykkfall over kondisjoneringselementet.

Orientering og monteringsposisjon

Gassturbinstrømningsmålere kan installeres i enhver rørorientering, inkludert horisontal, vertikal oppadgående og vertikal nedadgående strømning, forutsatt at måleren er designet for orienteringen. Horisontal installasjon er den vanligste og generelt foretrukket fordi den unngår potensialet for væskeansamling ved målerinnløpet som kan oppstå ved vertikal nedadgående strømning i gassledninger som fører spor av kondensat. Hvis vertikal installasjon er nødvendig, foretrekkes strømning oppover fremfor strømning nedover for å sikre at eventuell tilstedeværende væske renner bort fra rotoren i stedet for å samle seg ved bladspissene. Måleren må installeres på et sted som er tilgjengelig for vedlikehold og inspeksjon uten behov for stillas eller midlertidig rørisolering som kan avbryte driften.

Volumkorreksjon og temperatur- og trykkkompensasjon

En gassturbinstrømningsmåler måler det faktiske volumet av gass som passerer gjennom måleren ved linjeforhold med trykk og temperatur. I de fleste kommersielle og industrielle applikasjoner er ikke mengden av interesse det faktiske volumet ved linjeforhold, men standardvolumet eller massen korrigert til en referansetilstand, typisk 0 grader Celsius og 101.325 kPa (standard kubikkmeter) eller 15 grader Celsius og 101.325 kPa avhengig av gjeldende kontrakt eller regulatorisk standard.

Rollen til Flow-datamaskinen

En strømningscomputer mottar pulssignalet fra turbinmåleren sammen med trykk- og temperatursignaler fra sendere som er installert ved eller i nærheten av måleren, og bruker den virkelige gassligningen for å beregne det korrigerte volumet eller massestrømmen i sanntid. Kompressibilitetsfaktoren Z for gassen, som står for avviket til reell gassatferd fra ideell gassatferd ved forhøyet trykk, må beregnes fra en gasssammensetningsligning som AGA-8 (for naturgass) for å oppnå den nøyaktigheten som kreves for fiskal måling. Ved et linjetrykk på 70 bar kan kompressibilitetsfaktoren til naturgass være omtrent 0,85, noe som betyr at det faktiske volumet ved linjeforhold bare er 85 % av volumet som ideelle gassberegninger ville forutsi. , og å neglisjere kompressibiliteten vil introdusere en 15 % systematisk feil i hver måleberegning ved det trykket. Nøyaktig strømningsdatamaskinimplementering av AGA-8 eller tilsvarende tilstandsligning er derfor like viktig for den totale systemnøyaktigheten som kalibreringskvaliteten til selve turbinmåleren.

Energimåling integrasjon

For naturgassapplikasjoner der den kommersielle transaksjonen er basert på energiinnhold i stedet for volum, utvider strømningscomputeren beregningen til energistrøm ved å multiplisere standard volumetrisk strømningshastighet med brennverdien til gassen. Brennverdi er utledet fra gasskromatografanalyse av sammensetningen enten ved selve målestasjonen eller fra en representativ verdi avtalt mellom partene. Energimålekjeden fra turbinmålerpuls via volumkorreksjon til energiberegning er kjernefunksjonen til et skattemålesystem og revideres mot nasjonale målestandarder under idriftsettelse og ved påfølgende bevisintervaller.

Vedlikehold og lagerlevetid

Det primære vedlikeholdskravet til en gassturbinstrømningsmåler er rotorlagersystemet. Rotoren spinner kontinuerlig med høy hastighet under drift, og lagrene som støtter rotorakselen er utsatt for slitasje som til slutt krever utskifting. Raten av lagerslitasje bestemmer målerens vedlikeholdsintervall og stabiliteten til K-faktoren over tid, noe som gjør lagerkvaliteten til en av de viktigste designparametrene i en gassturbinstrømmåler med høy pålitelighet.

Lagertyper og deres levetid

Tre lagertyper brukes i kommersielle gassturbinstrømningsmålere, hver med forskjellige ytelses- og levetidsegenskaper:

• Hylse (journal) lagre : Hydrodynamiske lagre der en tynn film av gass eller smøremiddel støtter rotorakselen. Ved ren tørrgass gir selve prosessgassen smøring, og eliminerer behovet for ekstern smøremiddeltilførsel og forhindrer forurensning av gasstrømmen. Hylse lagre i ren naturgass tjeneste kan oppnå liv av fem til ti år eller mer før det kreves utskifting.
• Kulelager : Rulleelementlagre gir lav friksjon ved oppstart og lave strømningshastigheter, og utvider målerens nyttige område mot lavere strømningshastigheter enn hylselagrene kan tåle. Kulelagre krever imidlertid smøring som må tilføres enten fra et separat smøremiddelreservoar inne i målerkroppen eller fra en smøretåke i prosessgassen, og de er mer utsatt for forurensningsskader enn hylselager i skittengassapplikasjoner.
• Keramiske lagre : Keramiske lager av zirkoniumoksyd eller silisiumkarbid gir utmerket slitestyrke, kjemisk treghet og evnen til å fungere uten smøring i korrosive eller tørre gassmiljøer der konvensjonelle metalliske lagre vil lide raskt av slitasje eller korrosjonsangrep. Keramiske lagre spesifiseres i økende grad for bruk med sur gass (hydrogensulfidholdig) og korrosiv gass.

Tilstandsovervåking og prediktivt vedlikehold

Moderne gassturbinstrømningsmålerdesign inkluderer en konfigurasjon med to rotorer eller dobbel pickup som gir et middel til å oppdage lagerdegradering eller rotorskade under drift uten å fjerne måleren for inspeksjon. I en måler med to rotorer er to rotorer plassert i serie inne i målerens kropp. Under normale forhold spinner begge rotorene med hastigheter bestemt av gasstrømmen, og forholdet mellom hastighetene deres er fastsatt av bladvinklene. Når lagerslitasje eller rotorskade begynner å påvirke den ene rotoren annerledes enn den andre, endres forholdet mellom rotasjonshastighetene, og gir et diagnostisk signal som indikerer utvikling av mekaniske problemer før målenøyaktigheten er betydelig svekket. Denne prediktive vedlikeholdsfunksjonen lar operatører planlegge lagerskifte under planlagte vedlikeholdsbrudd i stedet for å reagere reaktivt på målerfeilhendelser , som i varetektsoverføringstjeneste kan utløse kostbare målerbytteprosedyrer og potensielle faktureringstvister.

Kalibrering, proving og sporbarhet

Nøyaktigheten til en gassturbinstrømningsmåler som brukes i depotoverføring eller fiskal måling er bare så god som kalibreringen som etablerte dens K-faktorkurve og bevisprogrammet som verifiserer K-faktoren forblir stabil gjennom hele tjenesteperioden. Kalibrering og bevis er distinkte, men komplementære aktiviteter som sammen gir den metrologiske sporbarheten som kreves for juridisk håndhevbare kommersielle transaksjoner.

Fabrikkkalibrering

Fabrikkkalibrering utføres på en strømningskalibreringsinnretning ved bruk av et referansemedium, typisk luft eller naturgass, med en sporbar mastermåler eller volumstandard som referanse. Kalibreringen etablerer K-faktoren ved flere strømningshastigheter over målerens rekkevidde, og produserer en kalibreringstabell eller en polynomkorreksjonskurve som er lagret i målerens elektroniske sender eller den tilhørende strømningscomputeren. Kalibreringssertifikater skal angi referansestandarden som brukes, dens sporbarhet til nasjonale eller internasjonale målestandarder, referansestandardens usikkerhet og den utvidede usikkerheten til målerens kalibrerte K-faktor ved hver testet strømningshastighet. For målere beregnet for depotoverføring, må kalibrering utføres på gass ved forhold som er representative for driftstrykk for å unngå tetthetseffekter på K-faktoren som ikke fanges opp av luftkalibrering ved atmosfærisk trykk.

Testing i bruk

Målerprøve verifiserer K-faktoren til en måler installert i drift mot en kalibrert prøveanordning eller en mastermåler med kjent kalibrering, uten å fjerne måleren fra rørledningen. Rørprovere, småvolumprovere og mastermålere er de tre viktigste prøvemetodene som brukes for gassturbinstrømningsmålere i varetektsoverføringstjeneste. Påvisningsfrekvensen som kreves i henhold til gjeldende forskrifter og kommersielle avtaler varierer, men varierer vanligvis fra månedlig til årlig avhengig av størrelsen på den målte transaksjonen og stabilitetshistorien til måleren. Påvisningsresultater sammenlignes med etablert K-faktor, og dersom avviket overstiger avtalt toleranse (typisk pluss eller minus 0,25 til 0,5 % avhengig av kontrakt), justeres målerfaktoren og avviket kan utløse en faktureringskorreksjon for måleperioden siden siste gyldige påvisning.

Sjekkliste for valg av gassturbinstrømningsmåler

Å velge en gassturbinstrømningsmåler for en spesifikk applikasjon krever systematisk evaluering av prosessforholdene, ytelseskravene og installasjonsbegrensningene. Følgende sjekkliste dekker de kritiske parameterne som må defineres før en spesifikasjon kan fullføres:

1. Definer gasssammensetningen og bekreft renslighet : Identifiser alle komponenter, inkludert sporforurensninger, kondensatpotensial og etsende arter. Bekreft at gassen kan garanteres ren og tørr ved målerinntaket under alle driftsforhold.
2. Etabler strømningsområdet inkludert minimums-, normal- og maksimumshastigheter : Bekreft at det påkrevde strømningsområdet er innenfor den oppnåelige reduksjonen av en enkeltmeterstørrelse, eller planlegg for flere meter parallelt med automatisert strømbytte hvis nødvendig område overskrider det en enkeltmåler kan dekke.
3. Spesifiser kravene til nøyaktighet og rekkevidde : Bestem om applikasjonen krever skattemessig grad pluss eller minus 0,5 % nøyaktighet eller om en prosessgrad pluss eller minus 1,0 % eller pluss eller minus 2,0 % spesifikasjon er akseptabel, siden dette direkte påvirker målerkostnaden.
4. Bekreft maksimalt driftstrykk og temperatur : Kontroller at målertrykk og temperaturklassifiseringer overstiger de maksimale forstyrrende forholdene, ikke bare de normale driftsforholdene.
5. Vurder tilgjengelige rette rørstrekninger : Undersøk installasjonsstedet for å bekrefte at de nødvendige oppstrøms og nedstrøms rette løpene kan oppnås, eller planlegg installasjon av strømningsbehandler hvis de ikke kan det.
6. Bestem utgangssignal og integrasjonskrav : Bekreft om pulsutgangen vil kobles direkte til en strømningsdatamaskin, et DCS-inngangskort eller et SCADA-system, og spesifiser det nødvendige utgangsformatet (frekvens, HART, Modbus eller pulstelling).
7. Spesifiser prøvemetoden og intervallet : For depotoverføringsmålere må påvisningsmetode avtales med handelspartene før måler og beviser spesifiseres, da noen påvisningsmetoder stiller spesifikke krav til målerkroppens utforming.

Gassturbinstrømningsmåleren er fortsatt en av de mest nøyaktige, pålitelige og kostnadseffektive teknologiene for høyhastighets måling av ren gass over hele spekteret fra små industrielle installasjoner til målestasjoner for naturgassoverføring med stor diameter. Dens mekaniske enkelhet, velforståtte feilkilder, brede rekkevidde og moden kalibrerings- og bevisende infrastruktur har opprettholdt sin rolle som den dominerende teknologien innen fiskal måling av naturgass i over seks tiår, og ingenting på det nåværende markedet tilbyr en tilstrekkelig overbevisende kombinasjon av konkurrerende fordeler til å fortrenge den fra denne posisjonen i overskuelig fremtid der det overgår genu$ applikasjonene.
