Ni skjulte installasjonsfeil som kompromitterer flytnøyaktigheten

Har du noen gang møtt unøyaktige avlesninger, vanskelig vedlikehold eller fullstendig feil under installasjon av strømningsmåler?

I de fleste tilfeller ligger ikke problemet i selve instrumentet, men i installasjonsdetaljer som ofte blir oversett.
Utilstrekkelige rette rørføringer for elektromagnetiske strømningsmålere, feilplasserte filtre for målere med variabelt areal, eller trykkkraner installert nedover på kilestrømningsmålere - alle disse små feilene kan føre til betydelige systemfeil.
Denne artikkelen oppsummerer ni av de vanligste installasjonsproblemene på stedet som finnes i strømningsmålerapplikasjoner, og hjelper deg å unngå disse fallgruvene rett fra kilden.

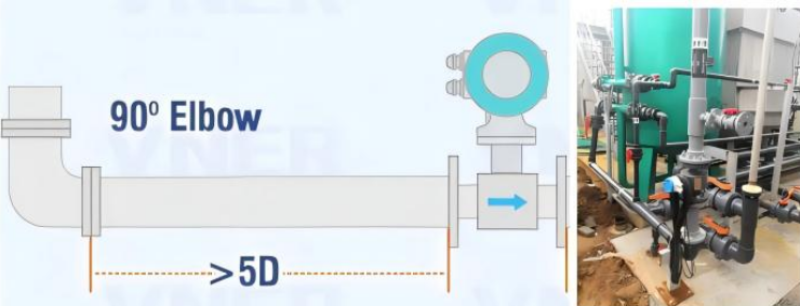

01. Feil installasjonsposisjon eller utilstrekkelig rett rørlengde (elektromagnetisk strømningsmåler)

• For å sikre nøyaktig måling, må strømningsmåleren alltid fungere under hele rørforhold.

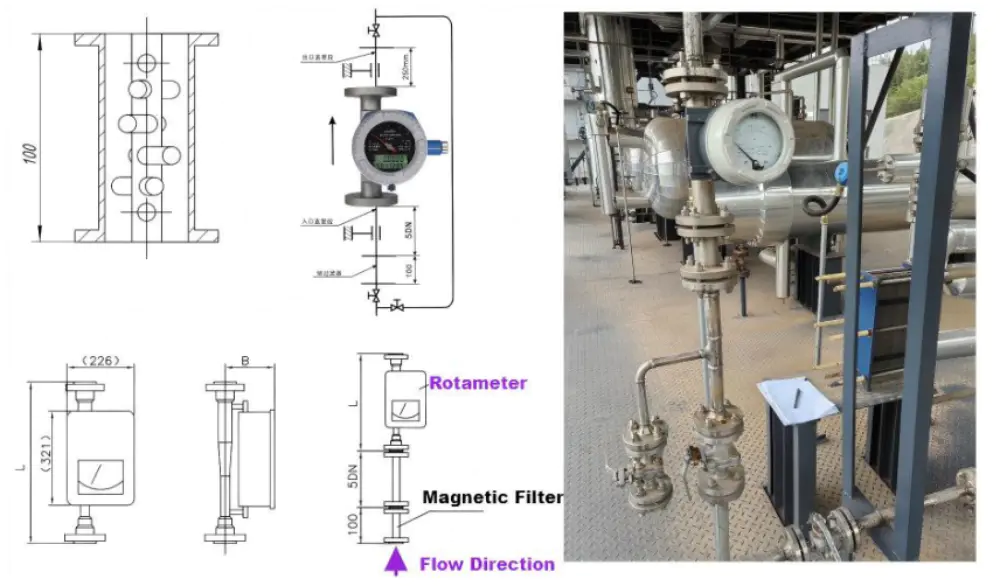

02. Feil installasjon av magnetfilter (flowmåler med variabelt område)

• Innløpets rett løp skal måles nedstrøms for magnetfilteret, ikke før det.

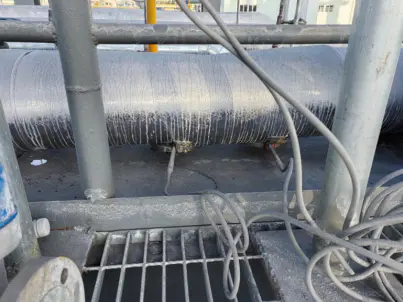

03. Feil installasjon av kilestrømningsmåler

• Installering av trykktappingsflensen vendt nedover eller for nær en plattform gir ikke plass til vedlikehold og forårsaker sedimentoppbygging i trykkporten, noe som fører til målefeil. Sørg alltid for riktig orientering og vedlikeholdsavstand.

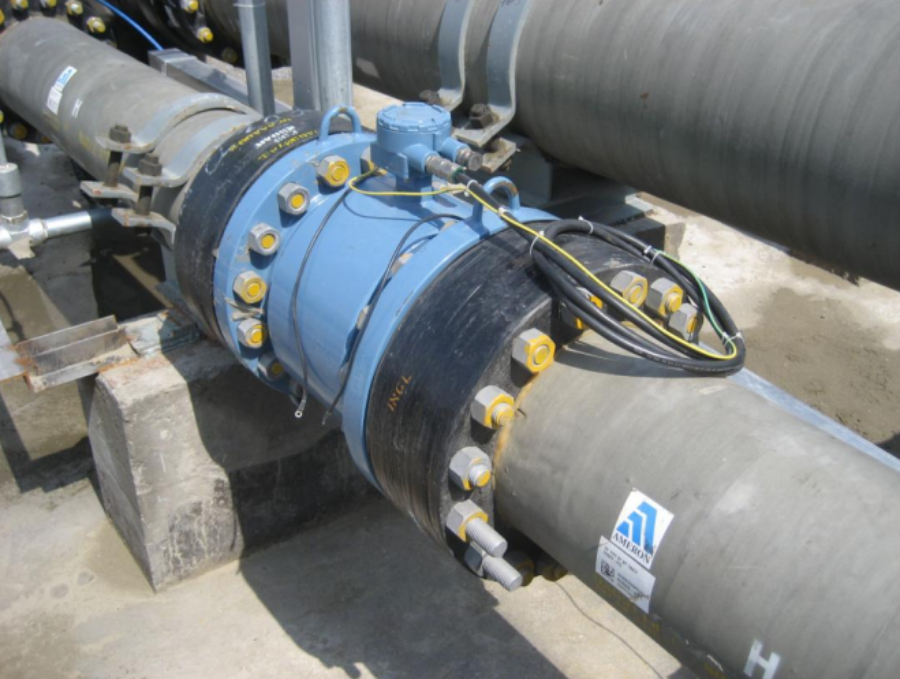

04. Jordingsringer kreves for ikke-metalliske rørledninger (elektromagnetisk strømningsmåler)

• Elektromagnetiske strømningsmålere må være skikkelig jordet.
• For metalliske rørledninger kan interne jordingselektroder brukes.
• For ikke-metalliske eller forede metallrør kreves jordingsringer for å sikre stabil signalreferanse.

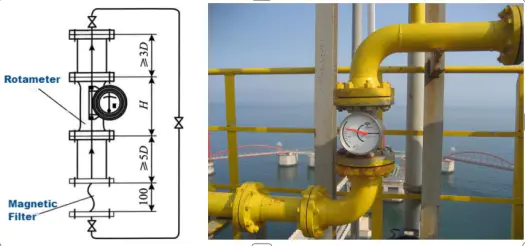

05. Krav til oppstrøms og nedstrøms rett løp (Variabelt område Flowmeter)

• Innløps- og utløpsrørene skal passe til målerboringen.
• Hvis installasjonsplassen tillater det, opprettholde minst 5D oppstrøms og 3D nedstrøms rette rørlengder.
• Merk: Noen produsenter kan hevde at det ikke er krav om straight-run. men tilstrekkelige lengder anbefales fortsatt for
  optimal nøyaktighet.

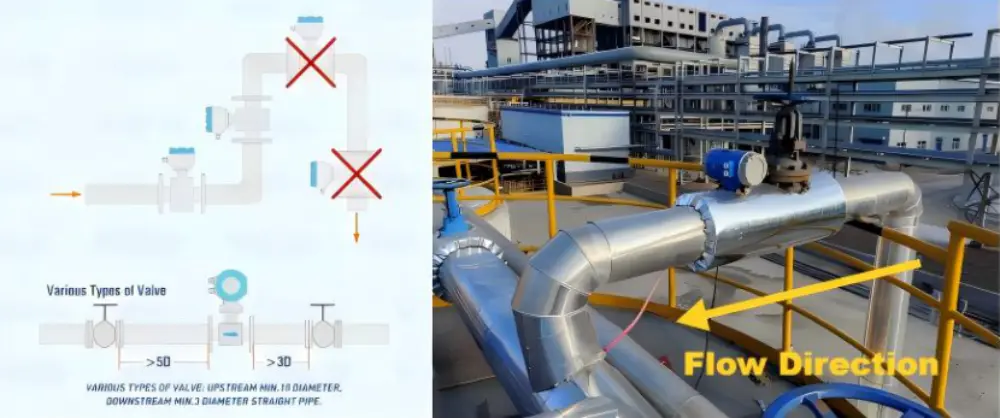

06. Krav til rett løp oppstrøms og nedstrøms (elektromagnetisk strømningsmåler)

• Unngå å installere strømningsmåleren i nærheten av strømningsforstyrrende elementer som ventiler, albuer eller bypass-ledninger.
• Når det er mulig, sørg for minst 10D oppstrøms og 5D nedstrøms rette løp ("10D-5D-regelen").
• Oppretthold minst 5D oppstrøms og 3D nedstrøms for å oppnå stabile og nøyaktige avlesninger.

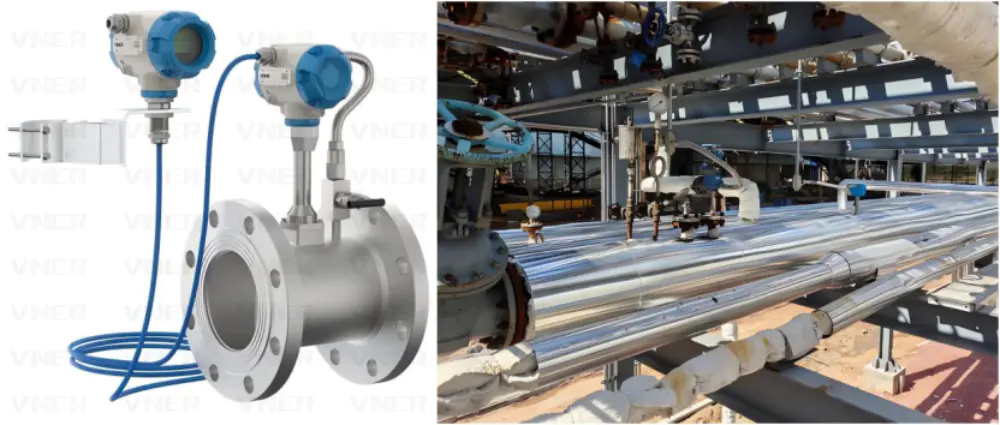

07. Virvelstrømningsmåler av ekstern type anbefales for dampmåling

• For dampmåling og installasjoner av rørstativ anbefales den eksterne (delte) virvelstrømningsmåleren. Denne konfigurasjonen tillater fjernavlesning og parameteroppsett, holder senderen unna høytemperatursoner (>250 °C) og gjør den egnet for høye eller utilgjengelige steder.
• Fjernkabelen må være en to-leder skjermet kabel, levert av produsenten, med en standard lengde på 5 m (tilpasses opptil 20 m).

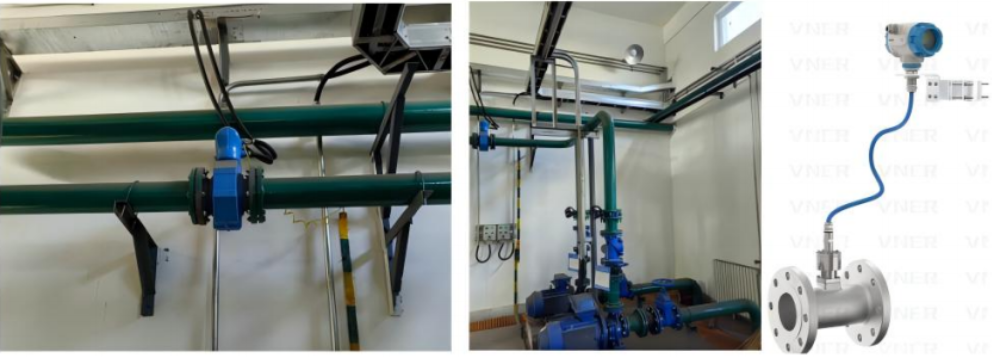

08. Bruk fjernstyrte instrumenter for vanskelig tilgjengelige installasjoner

• For installasjoner plassert i høyden, i grøfter eller langs rørstativ, hvor observasjon eller justering på stedet er vanskelig, anbefales det på det sterkeste å bruke fjernstyrte instrumenter for sikrere og mer praktisk drift.

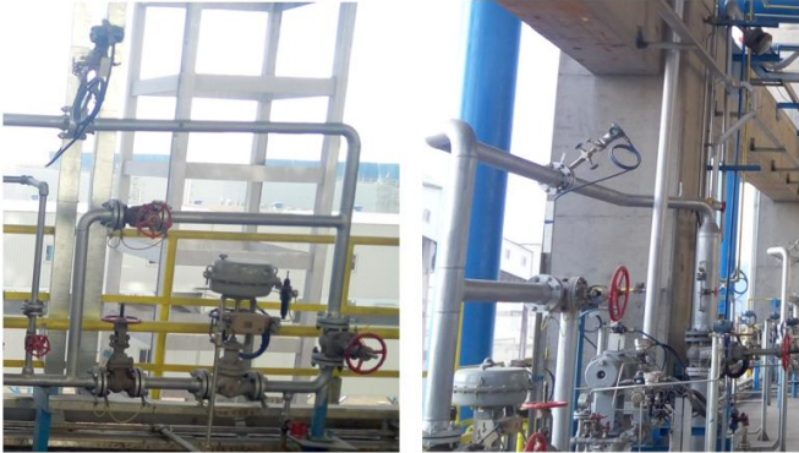

09.Monteringsposisjon for differensialtrykktransmittere (åpningsmåler)

• Avhengig av installasjonsoppsettet, bør differensialtrykktransmitteren monteres på bakkenivå eller på en tilgjengelig plattform for enklere kalibrering og vedlikehold.

• Disse ni eksemplene fremhever de vanligste installasjonsfeilene som finnes i strømningsmålingsapplikasjoner. Ved å forstå og adressere disse detaljene under oppsettet kan du forbedre påliteligheten, redusere nedetiden og sikre langsiktig målenøyaktighet.
