VNFT Clamp-On Ultrasonic Flow Meter

VNFT211 Clamp-On Ultrasonic Flow Meter Small Pipe Size Solution (DN15–DN65)

VNFT211 ultralydstrømningsmåler fungerer basert på ultralydmålingsprinsippet for transittid. To eksterne klemme-på-ultralydtransdusere er montert på den ytre overflaten av røret. Ved å sende og motta ultralydsignaler oppstrøms og nedstrøms gjennom rørveggen og flytende medium, beregner instrumentet tidsforskjellen forårsaket av væskestrømningshastigheten.

Denne tidsforskjellen er direkte proporsjonal med strømningshastigheten, noe som tillater nøyaktig strømningsmåling uten direkte kontakt med prosessmediet.

Som en ikke-påtrengende måleløsning eliminerer VNFT211 trykktap, unngår forurensningsrisiko og sikrer uavbrutt systemdrift.

Ikke-påtrengende Clamp-On Design

• Ekstern klemmeinstallasjon uten å kutte rør eller stoppe prosessen
• Ingen kontakt med flytende medium, eliminerer trykktap og forurensningsrisiko
• Ideell for ettermonteringsprosjekter og kontinuerlige driftssystemer

Rask og brukervennlig installasjon

• Installasjon og igangkjøring kan fullføres i løpet av minutter
• Ingen spesialverktøy eller rørledningsmodifikasjoner kreves
• Reduserer arbeidskostnader og nedetid betydelig

Fleksibel konfigurasjon og bred kompatibilitet

• Ett universalsensorsett støtter alle rørstørrelser innenfor måleområdet
• Kompatibel med metallrør og stive plastrør (PVC, PP, PVDF)
• Egnet for DN15–DN65 rørledninger

Tydelig og informativ skjerm

• 256 × 128 høyoppløselig LCD
• Viser strømningshastighet, akkumulert strømning, statusinformasjon og alarmer
• Flowavlesninger kan overvåkes direkte på stedet

Energimålingsevne (valgfritt)

• Kan konfigureres som en ultralydmåler for kjøling/varmeenergi (BTU-måler)
• Støtter overvåking og styring av energiforbruk
• Egnet for HVAC, kjølt vann og oppvarming

Industriell kommunikasjon og produksjon

• Standard 4–20 mA analog utgang
• Modbus RS485 kommunikasjon for integrasjon med PLS- og DCS-systemer
• Valgfri pulsutgang (OCT) og reléalarmutgang
• Muliggjør ekstern overvåking, datainnsamling og effektivitetsanalyse

Pålitelig industriell ytelse

• Fabrikkavskjæring med lav hastighet ved 0,08 m/s for å unngå falske avlesninger
• Rask responstid justerbar fra 0,5 til 60 sekunder
• Langsiktig datalagring med EEPROM backup (over 10 år)
• Designet for stabil drift i tøffe industrielle miljøer

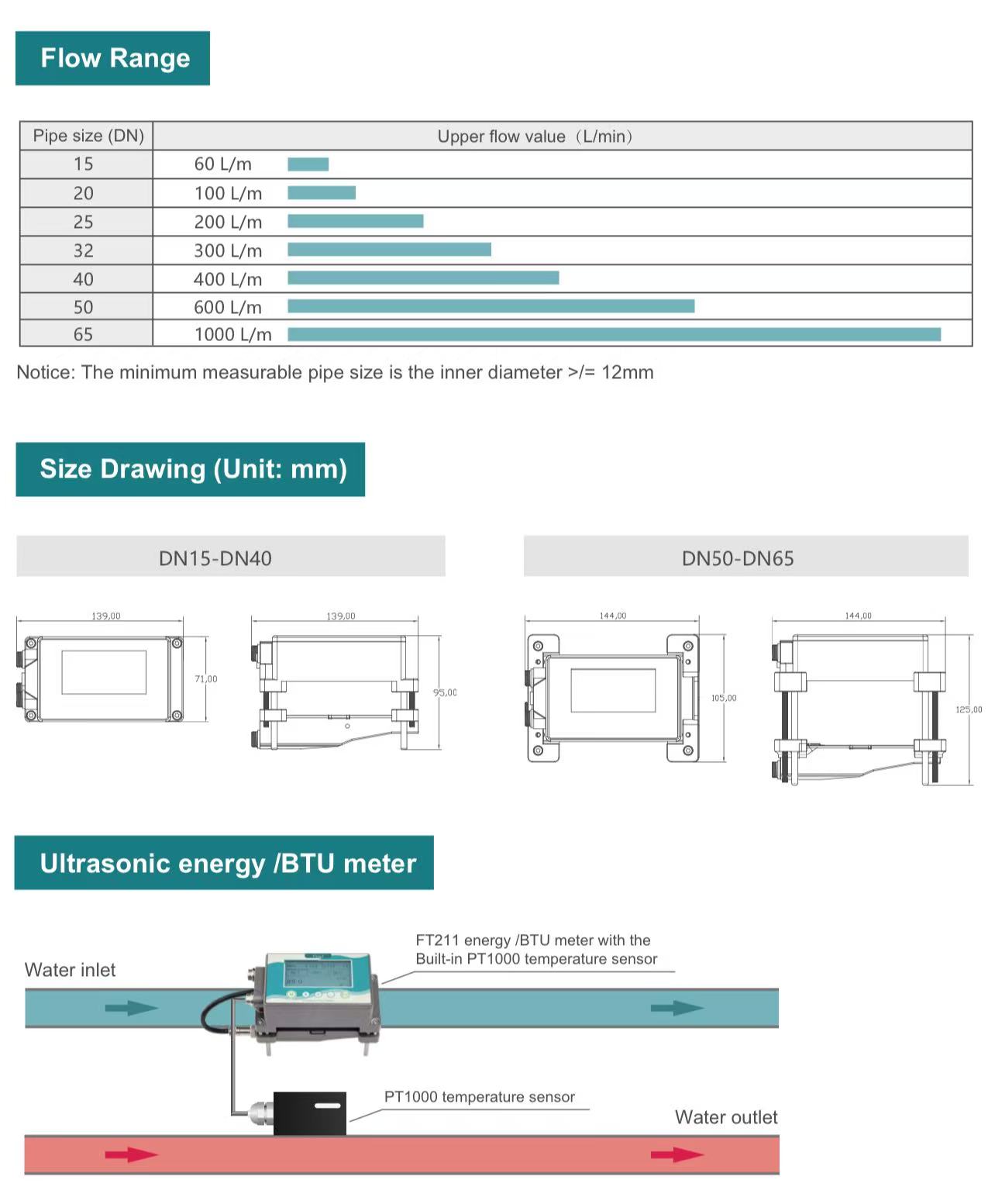

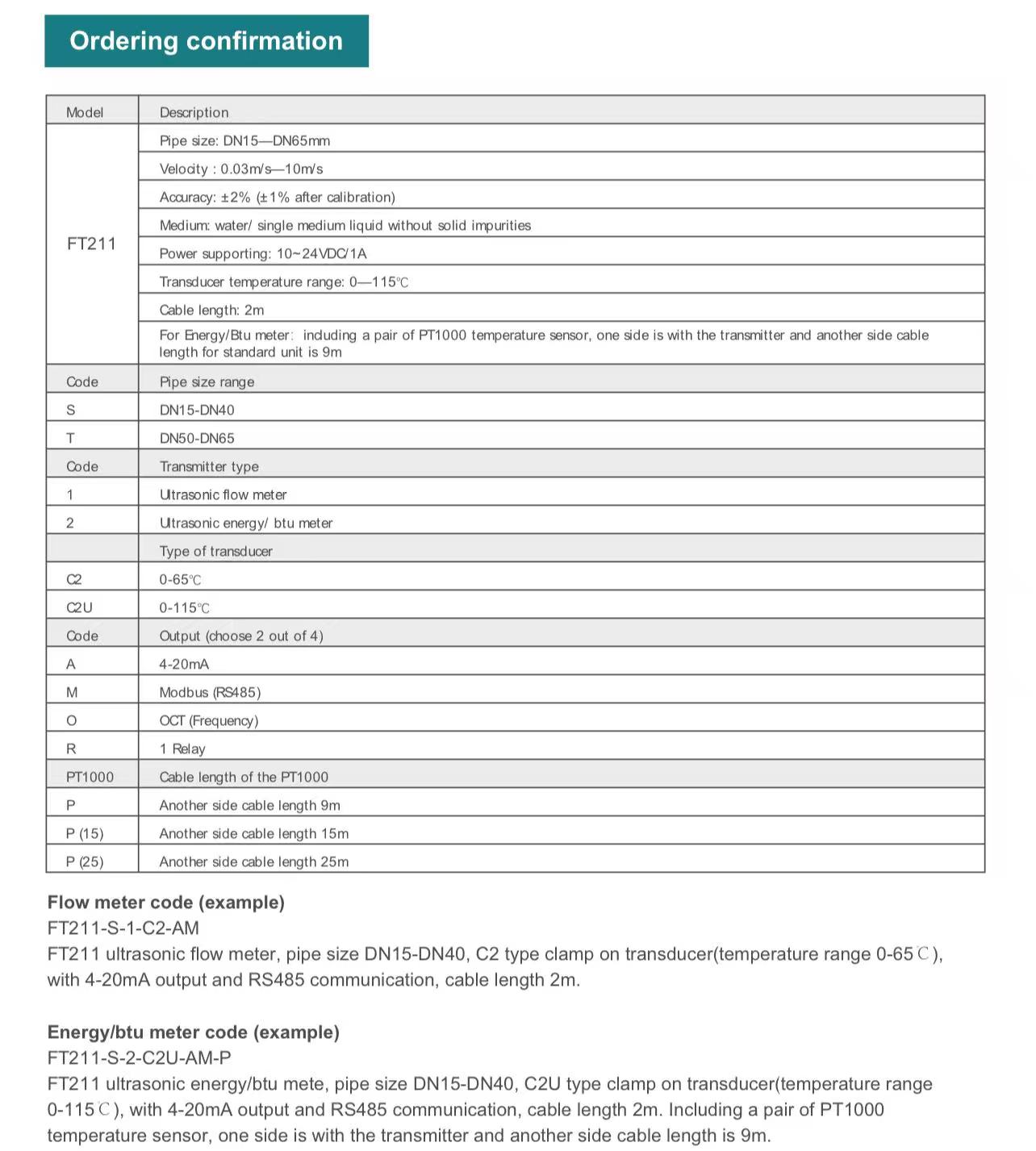

Rørstørrelsesområde : DN15 – DN65

Rørmateriale : Metallrør / stive plastrør (PVC, PP, PVDF)

Væsketype : Vann og andre enfasevæsker (Ingen faste partikler eller urenheter)

Temperatur Område: 0 til 115 °C (ingen overflatefrysing)

Nøyaktighet : ±2 % (±1 % etter kalibrering)

Responstid : 0,5 – 60 s (justerbar)

Skjerm : 256 × 128 LCD

Strømforsyning : 10–24 VDC, Strømforbruk < 3 W

Utgang og kommunikasjon:

• 4–20 mA
• Modbus RS485
• Valgfritt: Pulsutgang (OCT), reléalarm

Beskyttelse og pålitelighet

• Kapsling: IP65
• Beskyttelse mot strømtilkopling
• Overspennings- og kortslutningsbeskyttelse
• Vibrasjonsmotstand: 10–55 Hz, 1,5 mm
• Støtmotstand: 100 m/s², 16 ms

Miljøforhold

• Omgivelsestemperatur: –10 til 60 °C
• Relativ fuktighet: 35–85 % RF (ikke-kondenserende)
• Husmateriale: Aluminium og plast av industrikvalitet

• Vannforsyning og distribusjonssystemer
• VVS kjølt vann og varmekretser
• Overvåking av energiforbruk
• Industriell prosessvannmåling
• Ettermonteringsprosjekter med begrenset installasjonsplass

Ettermontering av strømningsmåling i eksisterende rørledninger

VNFT211 er ideell for strømningsmålingsoppgraderinger i eksisterende systemer der rørledningsmodifisering ikke er tillatt eller nedetid må minimeres.
Dens klemmedesign muliggjør rask installasjon uten å kutte rør eller avbryte driften, noe som gjør den egnet for:

• Industrielle prosessvannledninger
• Bruks- og bygningsvannsystemer
• Midlertidig flytverifisering og forvaltningsrevisjon

HVAC Kjøle & Varme Energiovervåking

Når den er konfigurert som en ultrasonisk energimåler (BTU), kan VNFT211 brukes i kjøltvann og varmesystemer for å overvåke termisk energiforbruk.

Typiske bruksområder inkluderer:

• Overvåking av strømningsovervåking av kjølerens innløp og utløp
• Energidistribusjonssystemer for oppvarming og kjøling
• Energieffektiviseringsanalyse og kostnadsfordeling

Måling av rørstrøm med liten diameter (DN15–DN65)

VNFT211 er designet spesielt for små rørstørrelser, og leverer pålitelig måleytelse i kompakte rørledningsnettverk som:

• Utstyrsskinner og pakkede systemer
• Laboratorie- og pilotinstallasjoner
• Byggtjenester og bruksgrener

Vannforsyning og distribusjonssystemer

VNFT211 gir stabil strømningsovervåking for rent vannapplikasjoner uten trykktap, og støtter:

• Balansering av vannforsyning
• Lekkasjedeteksjon og unormal strømningsanalyse
• Systemoptimalisering og driftseffektivisering

Midlertidig måling og diagnostisk testing

På grunn av sin raske installasjon og portabilitet er VNFT211 godt egnet for kortsiktige måleoppgaver, inkludert:

• Igangkjøring og systemvalidering
• Sammenlignende testing mellom strømningsmålere
• Feilsøking av strømningsavvik uten permanent installasjon

Automatisering og kontrollsystemintegrasjon

Med standard 4–20 mA-utgang og Modbus RS485-kommunikasjon kan VNFT211 integreres sømløst i automasjonssystemer for:

• PLS og DCS flyt datainnsamling
• Sentral kontrollromsovervåking
• Datalogging, rapportering og prosessoptimalisering
