Hva gjør en Coriolis-massestrømmåler til den ultimate løsningen for måling med høy nøyaktighet i moderne industri?

Midt i den dyptgripende transformasjonen av Industry 4.0 er presisjon for væskemåling ikke lenger bare en teknisk parameter; det har blitt en kjerneverdi for måling av automatisert produksjonseffektivitet og intelligente overvåkingsnivåer. Med sin subversive designfilosofi er Coriolis massestrømsmåler har fullstendig brutt lenkene til tradisjonell volumetrisk måling, som ofte er begrenset av miljøfaktorer som temperatur, trykk og væsketetthet. For tiden trenger denne teknologien raskt inn i avanserte produksjonssektorer som petrokjemikalier, mat og farmasøytiske produkter, halvlederproduksjon og marineindustrien, og blir den anerkjente "gullstandarden" for kompleks væskeovervåking. Ettersom globale industrier dreier mot karbonnøytralitet og avfallsreduksjon, gir muligheten til å måle masse direkte det ultimate datagrunnlaget for ressursoptimalisering og sporing av karbonfotavtrykk.

Hva er en Coriolis massestrømningsmåler?

En Coriolis massestrømningsmåler er et sofistikert presisjonsinstrument designet basert på klassiske dynamiske prinsipper, spesielt Coriolis-effekten. Når det gjelder fysisk essens, er det generasjoner bortsett fra tradisjonelle åpnings-, turbin- eller elektromagnetiske strømningsmålere. Konvensjonelle enheter måler for det meste væske "volum", som er svært utsatt for interferens fra termisk ekspansjon eller sammentrekning. I motsetning måler en Coriolis-måler den "sanne massen" til væsken - en fysisk mengde som forblir konstant under alle driftsforhold, enten væsken er en kokende væske eller en komprimert gass.

Innvendig består kjernen av ett eller to målerør som holdes i en tilstand med nøyaktig kontrollert vibrasjon. En høyfrekvent liten aktuator (drivspole) driver målerørene til å vibrere ved deres spesifikke egenfrekvens, omtrent som en stemmegaffel. Denne designen utnytter på en genial måte treghetskraften som genereres av væskepartikler som beveger seg i et vibrerende system, og konverterer den abstrakte egenskapen masse til fangbare mekaniske signaler. Denne direkte målingstilnærmingen eliminerer behovet for komplekse tetthetsberegninger, og gir en "enkelt-sannhetskilde" for prosessingeniører.

Hvordan fungerer en massestrømmåler?

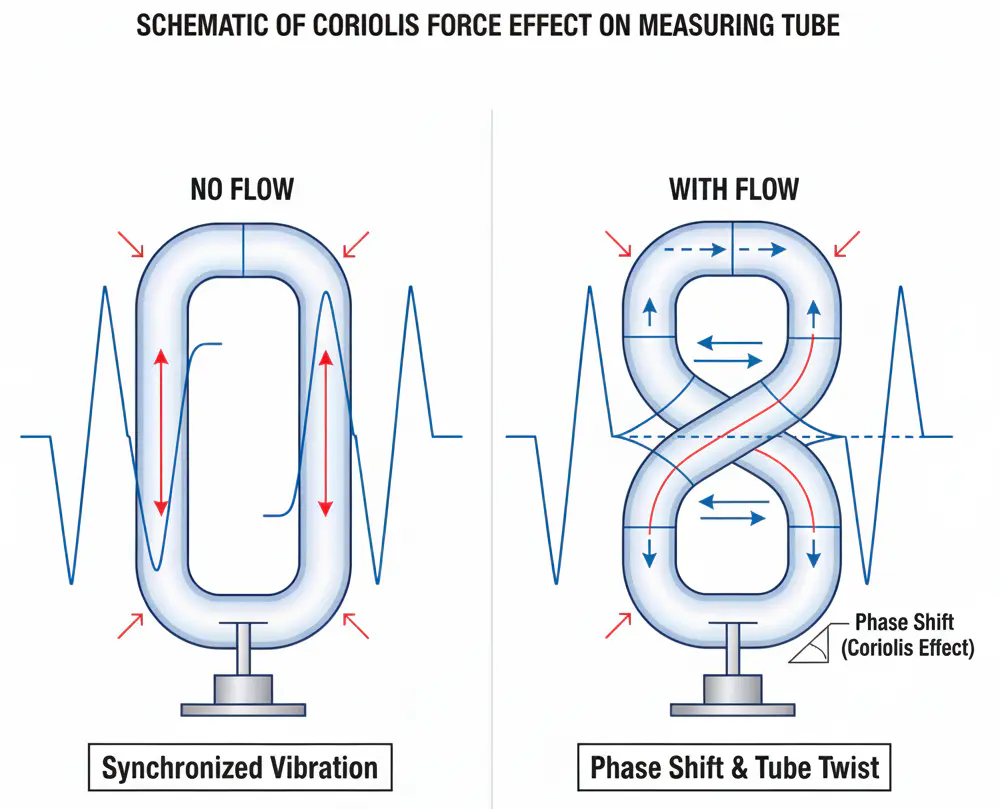

For å forstå den operasjonelle mekanismen til denne strømningsmåleren dypt, må vi observere den dynamiske mekaniske oppførselen til væsken når den kommer inn i de høyfrekvente vibrerende rørene. Denne prosessen kan deles inn i fire kjernetekniske stadier:

Høyfrekvent vibrasjonseksitasjon: Når strømningsmåleren starter, driver aktuatoren målerørene for å produsere mikrovibrasjoner ved en høy frekvens (vanligvis 400-1000 Hz). I en statisk tilstand (ingen strømning) er vibrasjonssyklusene til hele røret fullstendig synkronisert i både tid og rom. Sensorene ved inn- og utløpet registrerer identiske sinusbølger.

Involvering av Coriolis Force: Når væske eller gass begynner å strømme gjennom de vibrerende rørene med høy hastighet, forsøker de bevegelige fluidpartiklene, på grunn av treghet, å motstå den periodiske vibrasjonen av rørene. På innløpssiden motstår væsken å bli skjøvet bort fra vibrasjonssenteret; på utløpssiden motstår den å bli trukket tilbake. Denne interaksjonskraften er kjent i fysikk som "Coriolis Force."

Mekanisk deformasjon og vri: Corioliskraften virker i motsatte retninger på innløps- og utløpshalvdelene av røret, og får røret til å gjennomgå en subtil "vridning" eller "deformasjon" som er usynlig for det blotte øye. Denne mekaniske vridningen er direkte proporsjonal med massestrømningshastigheten - jo mer masse som beveger seg gjennom, jo ​​større kraft, og jo mer betydelig vridning.

Faseskiftkonvertering og datadekoding: Denne deformasjonen forstyrrer synkroniseringen mellom de to endene av røret. Sensorer installert ved innløps- og utløpsenden fanger opp "Phase Shift" (tidsforsinkelse) mellom de to vibrasjonssignalene. Gjennom høyytelses digitale signalbehandlingsbrikker (DSP) konverterer systemet øyeblikkelig denne mikrosekundtidsforskjellen til ekstremt nøyaktige massestrømsavlesninger, samtidig som den beregner tetthet fra endringen i naturlig frekvens.

Hva er de betydelige fordelene med Coriolis-strømningsmålere?

Årsaken Coriolis strømningsmålere har erstattet tradisjonelle i mange avanserte industrielle scenarier stammer fra en kombinasjon av nesten kompromissløse tekniske fordeler:

Uovertruffen målenøyaktighet og repeterbarhet: Moderne Coriolis-målere kan gi massemålingsnøyaktighet så høy som ±0,1 % eller til og med ±0,05 %. Dette presisjonsnivået er kritisk for varetektsoverføring, der selv en feil på 0,5 % kan føre til millioner av dollar i tap over et år. Den høye repeterbarheten sikrer at produksjonsprosessen forblir konsistent batch etter batch.

Overlegen vibrasjon og miljøimmunitet: Den interne driftsfrekvensen til instrumentet er vanligvis satt nøyaktig rundt 400 Hz. Denne høyfrekvente operasjonen fungerer som et naturlig "filter", som lar enheten skille sitt eget målesignal fra den lavfrekvente mekaniske støyen som er vanlig i industrielle miljøer - som brølet fra store pumpesett, industrielle kompressorer eller skipets hovedmotorer. Dette sikrer ekstremt høy lesestabilitet selv under de mest "støyende" anleggsforholdene.

Forenklet teknisk implementering og lav livssyklusvedlikehold:

• Ingen krav til rett rør: I motsetning til turbin- eller ultralydmålere som krever 10-20 diametre med rett rør for å stabilisere strømningsprofiler, er en Coriolis-måler uavhengig av strømningsprofilen. På trange steder som offshoreplattformer eller skipshytter sparer dette enorme mengder plass og ingeniørkostnader.
• Ingen bevegelige deler i strømmen: Det er ingen lagre som skal slites ut eller rotorer som tettes. Dette resulterer i en utrolig lav total eierskapskostnad (TCO) og høy oppetid for kritisk infrastruktur.

"Digital sensor" med multiparameterintegrasjon: En enkelt Coriolis-måler gir en "treenighet" av data: Massestrøm, tetthet og temperatur. Ved å integrere disse verdiene kan måleren også sende ut volumstrøm og konsentrasjon, og effektivt erstatte tre separate instrumenter med én digital node.

VNER AC-, AG- og AH-seriene: Spesialiserte løsninger for industrielle utfordringer

For å møte de mangfoldige og ofte ekstreme kravene til moderne industri, har VNER utviklet tre spesialiserte serier med Coriolis massestrømningsmålere, hver konstruert for spesifikke driftsmiljøer og regulatoriske standarder.

1. AC Series Coriolis massestrømningsmåler: Flaggskipet for allsidige industrielle applikasjoner

Den AC Series Coriolis massestrømsmåler representerer toppen av VNERs flaggskipteknologi, designet for å tjene som en allsidig "arbeidshest" for høypresisjonsmassestrøm og tetthetsmåling på tvers av det bredeste spekteret av industrisektorer.

• Teknisk fortreffelighet og signalintegritet : Drevet av A-Series full-digital senderplattform, utnytter den avansert digital signalbehandling (DSP) for å håndtere ultralave strømningssignaler med letthet. Det integrerte MFD™ (Multi-Frequency Drive) teknologi gir eksepsjonell stabilitet selv i nærvær av medført gass eller gass-væske tofaseforhold, som typisk fører til at tradisjonelle målere svikter.

• Ekstreme spesifikasjoner : Den har en masseflytnøyaktighet på opptil ±0,05 % og tåler driftstrykk opp til 15,0 MPa . Dens termiske motstandskraft er uovertruffen, med modeller som er i stand til å operere i kryogene soner ved -196°C eller i ekstrem varme opp til 380°C .

• Nøkkelapplikasjoner : Det er det foretrukne valget for presisjon kjemikaliedosering, hydrokarbonblanding i raffinerier og høytrykks kjemikalieinjeksjonsskinner i krevende offshoremiljøer.



2. AG CNG/LNG spesialisert Coriolis massestrømningsmåler: Dedikert for CNG- og LNG-drivstoff

Den AG CNG/LNG Specialized Coriolis massestrømsmåler er en høyt spesialisert linje konstruert spesielt for naturgassverdikjeden, med fokus på de unike utfordringene ved overføring av komprimert naturgass (CNG) og flytende naturgass (LNG).

• Høytrykk og kryogen motstandskraft : AG CNG015-modellen er bygget for å overleve det ekstreme trykket fra drivstoff til kjøretøy, vurdert opp til 40,0 MPa . Motsatt er LNG-modellene optimalisert for den kryogene virkeligheten til flytende metan, og opprettholder strukturell integritet ved -196°C for å forhindre lekkasjer og unøyaktigheter.

• Smarte algoritmer for gassmåling : Med den proprietære A-GAS™-algoritme , gir denne serien ultrahøy frekvensoppløsning for å eliminere feil som vanligvis forårsakes av lav gasstetthet og høy strømningshastighet. Dette sikrer en sertifisert batchpåfyllingsnøyaktighet på ±0,50 % .

• Nøkkelapplikasjoner : Viktig for CNG-dispensere på detaljiststasjoner, storskala LNG-skipsbunkring og lossing av trailer ved virtuelle rørledningssatellittstasjoner.



3. AH Hygienic Coriolis Mass Flowmeter: Standarden for hygieniske og aseptiske prosesser

Den AH Hygienic Coriolis Mass Flowmeter er dedikert til sanitærverdenen, hvor renslighet og presisjon er like viktig. Den er skreddersydd for mat-, drikke-, meieri- og farmasøytisk industri.

• Aseptisk ingeniørfag : Sensoren har en selvdrenerende, dødsonefri strømningsbane som eliminerer risikoen for bakterievekst. Våtte deler er polert til en standard Ra 0,8 μm , med høypolert Ra 0,38 μm alternativ for de mest sensitive farmasøytiske væskene. Det er fullt CIP/SIP-kompatible , noe som betyr at den kan gjennomgå gjentatte høytemperatursteriliseringssykluser uten å avvike i nøyaktighet.

• Material- og samsvarsintegritet : Alle fuktede komponenter er laget av SS316/SS316L og er fullt kompatible med ASME BPE og andre globale sanitærstandarder, som sikrer det høyeste nivået av produktsikkerhet.

• Nøkkelapplikasjoner : Kritisk for fettstandardisering i melkeprosessering, presis ingrediensdosering i bryggerier og bufferpreparering i farmasøytisk produksjon der sporbare batch-registreringer er obligatoriske.



Sammenligningstabell for ordinære strømningsmålingsteknologier

Hvilke væsker kan en Coriolis-måler måle?

Den Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Ekstrem kompleks væskehåndtering: Den utmerker seg i å måle høyviskositetspolymerer som vil gripe en turbinmåler, gruveoppslemminger med ikke-newtonske væskeegenskaper og slipende suspensjoner. I den farmasøytiske sektoren støtter dens "full-drain"-design Clean-in-Place (CIP) og Sterilization-in-Place (SIP), og sikrer ingen krysskontaminering mellom batcher.

Industriell gassmåling med høy presisjon: Gasser er svært komprimerbare, noe som gjør volumetrisk måling til et mareritt. En Coriolis-måler ignorerer trykksvingninger og måler gassmolekylene direkte. Dette gjør det til det foretrukne valget for høytrykksoverføring av naturgass, hydrogenbensinstasjoner og industriell rengassdistribusjon.

Dual-fase flytutfordringer og grenser: Historisk sett forårsaket "slug flow" eller høy gass-medriving Coriolis-målere til å stoppe. Neste generasjon målere bruker imidlertid "Multi-Frequency Drive" og avanserte DSP-algoritmer for å opprettholde vibrasjon selv når væsken er en rotete blanding av olje, vann og gass. Dette er et gjennombrudd for olje- og gassindustrien, spesielt innen brønnhodeovervåking der separatorutstyr er for kostbart å installere.

Ofte stilte spørsmål om Coriolis strømningsmålere

1: Hvorfor er en Coriolis-måler dyrere enn andre typer? A1: Startkostnaden er høyere på grunn av den komplekse produksjonen av de vibrerende rørene og den sofistikerte elektronikken som kreves for mikrosekunders signalbehandling. Men når du tar hensyn til mangelen på rette rør, fjerning av temperatur-/trykktransmittere og design uten vedlikehold, er "Total Cost of Ownership" ofte lavere over en 5-års periode.

2: Har målerens orientering noe å si under installasjonen? A2: Ja. For væskeapplikasjoner foretrekkes posisjonen "rør ned" for å forhindre at luftbobler blir fanget. For gassapplikasjoner er "tubes-up" best for å la eventuell kondensert fuktighet renne ut. Sidemontering brukes til selvdrenerende slam.

3: Kan en Coriolis-måler bli skadet av luft i ledningen? A3: Generelt nei. Mens luft kan forårsake en midlertidig "målefeil" eller "støy" i signalet, skader den ikke måleren mekanisk. Elektronikken er designet for å gjenopprette signalet så snart væskestrømmen går tilbake til det normale.

4: Er det en maksimal viskositetsgrense for disse målerne? A4: Det er ingen teoretisk grense for fysikken til Coriolis-effekten. Men i praksis bestemmes grensen av trykkfallet. Ekstremt viskøse væsker krever mer pumpetrykk for å bevege seg gjennom målerens buede rør.

5: Hvor ofte må jeg kalibrere en Coriolis-måler på nytt? A5: Fordi det ikke er noen bevegelige deler som kan slites ut, er "nullpunktet" utrolig stabilt. Mange bransjer kalibrerer bare på nytt hvert 2. til 5. år, eller når regulatoriske krav tilsier det. Hvis måleren ikke er utsatt for ekstrem korrosjon eller erosjon, forblir kalibreringsfaktoren bemerkelsesverdig konstant.

Som den ultimate løsningen for måling med høy nøyaktighet i moderne industri, er den utbredte bruken av Coriolis Mass Flowmeter markerer et totalt sprang fra "æraen med rå volumetrisk måling" til "æraen med presis massekontroll." Ved å tilby en enkelt, pålitelig og multiparameter datakilde, gir den ingeniører mulighet til å optimalisere prosessene sine med enestående granularitet. Enten det er å sikre den eksakte smaksprofilen til en brus eller administrere varetektsoverføringen av millioner av liter LNG, står Coriolis-måleren som den mest pålitelige vaktposten i væskedynamikkens verden. Med den kontinuerlige gjentakelsen av sanseteknologi og datakraft, vil denne intelligente enheten utvilsomt spille en uerstattelig rolle i fremtidens grønne fabrikker og globale energiomstilling.
