Hvorfor blir en Vortex Flowmeter ustabil – eller slutter å virke – etter installasjon?


Har du noen gang opplevd en virvelstrømningsmåler som viser dårlig nøyaktighet, store signalsvingninger eller til og med fullstendig signaltap etter installasjon?

I mange tilfeller er ikke årsaken selve instrumentet, men feil dimensjonering og installasjonspraksis. Vortex-strømningsmålere er svært følsomme for hastighetsprofil, strømningsregime og rørkonfigurasjon. Små avvik i disse detaljene kan føre til betydelige målefeil.

Denne artikkelen forklarer de viktigste tekniske prinsippene bak riktig dimensjonering, reduksjonsvalg og krav til rett rør, basert på industristandarder og bekreftet eksperimentell forskning.


1. Meter Størrelse for Bred Turndown Ratio: Hvorfor diameterreduksjon er ofte nødvendig

For å oppnå en bredt turndown-forhold og sikre tilstrekkelig signalstyrke ved lave strømningshastigheter, er det vanlig ingeniørpraksis å redusere strømningsmålerens diameter i forhold til rørledningen for å øke væskehastigheten.

For hastighetsprofilavhengige strømningsmålere – slik som:

  • Vortex strømningsmålere
  • Virvle (virvelpresesjon) strømningsmålere
  • Elektromagnetiske strømningsmålere

denne diametertilpasningen oppnås vanligvis ved å bruke konsentriske reduksjonsgir .


Generelt dimensjoneringsprinsipp

  • I de fleste applikasjoner er strømningsmålerens nominelle diameter skal være lik eller mindre enn rørdiameteren .
  • For virvelstrømningsmålere er den beregnede målerstørrelsen ofte en til to nominelle størrelser mindre enn rørledningen.

Eksempel

  • Rørledning: 8" (DN200)
  • Vortex flowmeter: 4" (DN100)

I spesielle tilfeller – som f.eks oljedepotoverføring eller lavflytende nitrogenmåling —Enda større reduksjoner kan brukes for å tilfredsstille ekstreme turndown-krav.

Imidlertid er overdimensjonering fortsatt et hyppig problem. I flere prosjekter ble det valgt virvelstrømningsmålere for stor , som resulterer i:

  • Utilstrekkelig hastighet under normal drift
  • Drift utenfor det effektive måleområdet
  • Alvorlig signalustabilitet etter igangkjøring

Saksnotat:

For nitrogenservice med en 4" rørledning valgt for oppstartsbehov, representerer installering av en 1/2" virvelstrømningsmåler en ekstrem reduksjon. Både rørledningsdimensjoneringslogikken og målervalget krever nøye revaluering.

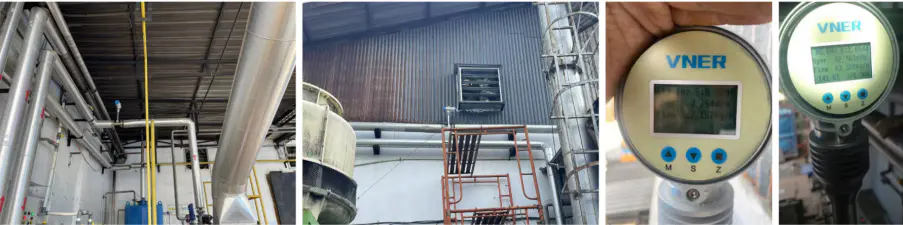

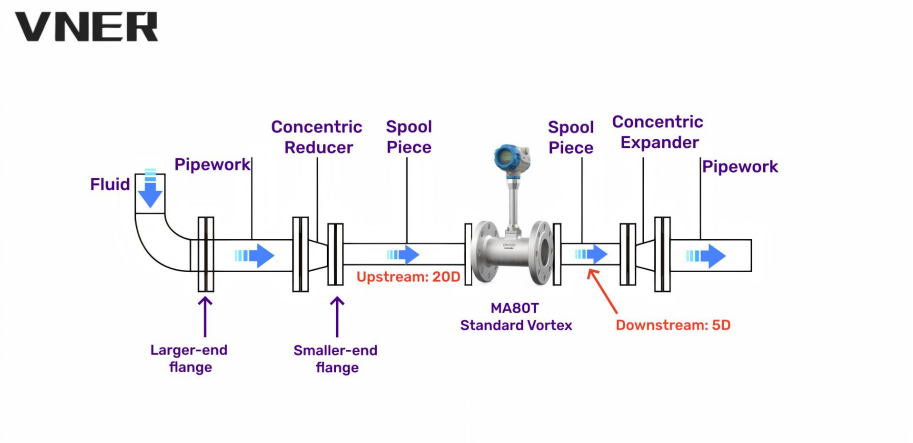

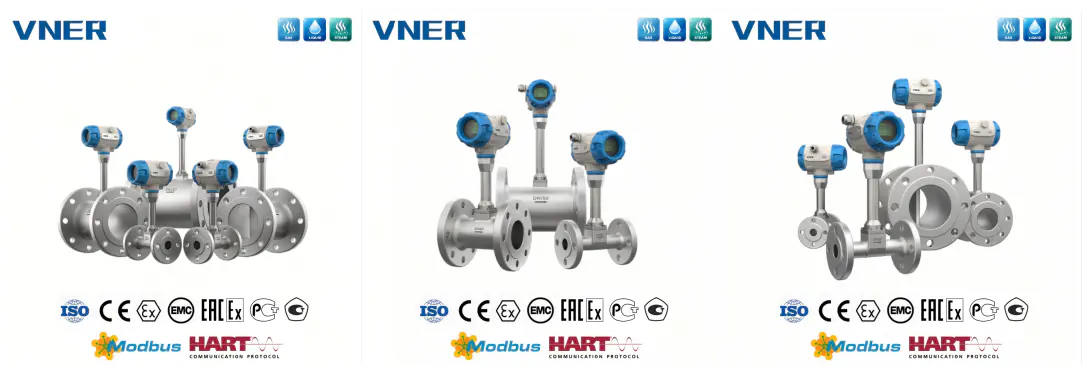

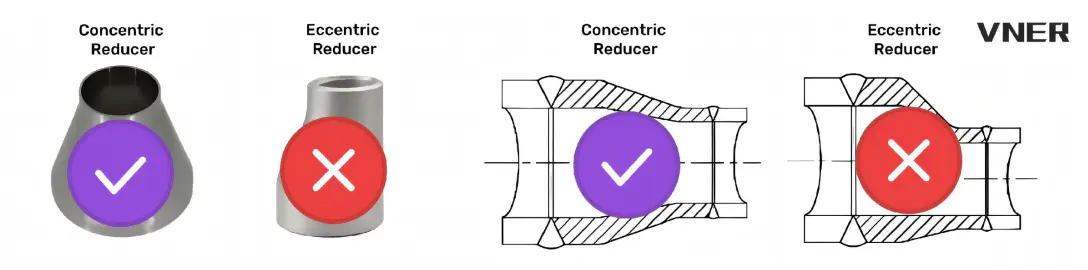

2.Reduksjonsvalg: Bruk alltid konsentriske reduksjonsmidler

Når det er nødvendig med reduksjon eller utvidelse av rørdiameteren i installasjoner av virvelstrømningsmåler:

Konsentriske reduksjonsmidler må brukes.

Eksentriske reduksjonsmidler skaper asymmetriske hastighetsprofiler som reduserer målenøyaktigheten betydelig i hastighetsfølsomme instrumenter.


3. Krav til rett rør for installasjoner med redusert diameter

Reduksjonsgeometrikrav


For å minimere strømningsforvrengning:

  • Den kjeglevinkelen α til reduksjonen bør ikke overstige 15°
  • Under denne tilstanden kan reduksjonsrøret behandles som en del av den rette rørlengden

Begge deler oppstrøms og nedstrøms reduksjonsmidler må være konsentriske, gradvise reduksjonsmidler.


4. Minimumskrav til oppstrøms rett lengde (typiske verdier)



Oppstrøms forstyrrelsestype

Generelt nødvendig rett lengde

Ingen forstyrrelser

15D

Konsentrisk redusering

15D

Konsentrisk ekspander

18D

Enkel 90° albue

20D

To 90° albuer (samme plan)

25D

To 90° albuer (ulike plan)

40D

Ventil

50D

D = innvendig rørdiameter


5.Generelle installasjonsbetingelser for Vortex-strømningsmålere


En riktig installert virvelstrømningsmåler bør oppfylle følgende betingelser:

a) Installert horisontalt eller vertikalt (for væsker: bunn-til-topp strømningsretning) i et rør som matcher den nominelle diameteren

b) Tilstrekkelige, uhindrede oppstrøms og nedstrøms rette rørlengder som spesifisert

c) Koaksial innretting med rørledningen; pakninger må ikke trenge inn i strømmen

d) Flerseksjonsrør må forbli rett med minimal akseavvik

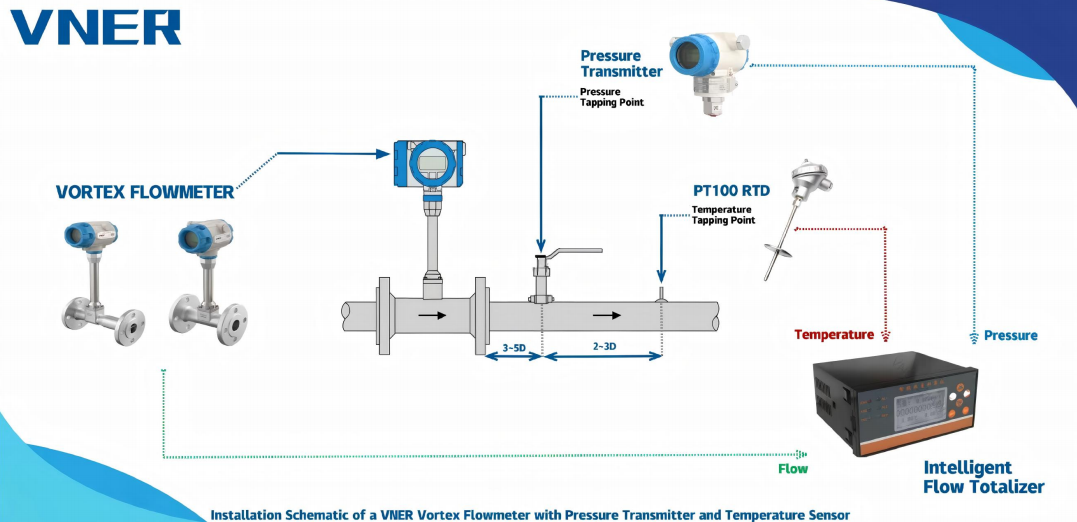

e) Temperaturmåling:

  • Gjerne via innebygd termobrønn
  • Ellers, finn sensoren 2–5D nedstrøms

f) Trykkmåling:

  • Gjerne via innebygd trykktapping
  • Ellers, finn tapping 2–7D nedstrøms

g) Ingen ventiler eller bypass-ledninger innenfor de rette rørseksjonene

h) Ingen strømningsreguleringsventiler oppstrøms måleren

i) Hvis det er gassbobler eller urenheter, installer separatorer eller filtre oppstrøms rettløpet

6. Typiske rette rørlengder (måling av lukket rør)

Oppstrøms konfigurasjon

Oppstrøms lengde

Nedstrøms lengde

Konsentrisk redusering fully open gate valve

≥15D

≥5D

Enkel 90° albue

≥20D

≥5D

To 90° albuer (samme plan)

≥25D

≥5D

To 90° albuer (ulike plan)

≥40D

≥5D


7. Ventilplassering og tofasestrømningshensyn

  • Unngå ventiler eller bypass i nærheten av strømningsmåleren
  • Trykkreduksjonsventiler kan forårsake faseendring nedstrøms
  • To-fase strømning (gass i væske eller væske i gass) må unngås
  • Bruk gassutskillere eller filtre oppstrøms om nødvendig


8.Hvorfor bør eksentriske reduksjonsmidler unngås

Coriolis massestrømningsmålere og positive forskyvningsmålere er uavhengige av hastighetsprofil.

Alle andre strømningsmålere er hastighetsprofilavhengige og krever rette oppstrøms og nedstrøms rørlengder.

Viktig bransjeveiledning:

  • Installasjonskrav for differansetrykkinnretninger skal overholde ISO 5167-1
  • For andre strømningsmålere må produsentens retningslinjer for installasjon følges strengt
  • Eksentriske reduksjonsanordninger forstyrrer hastighetsprofilene alvorlig og bør ikke brukes i nærheten av hastighetsavhengige målere


9. Effekten av konsentriske reduksjoner på hastighetsprofilen (eksperimentell bevis)

Eksperimentelle studier utført av TNO og Delft Hydraulics bruk av luft og vann demonstrer:

  • En konsentrisk redusering med et diameterforhold D_meter / D_pipe ≈ 0,44 kan konvertere en asymmetrisk hastighetsprofil til en nesten symmetrisk (asymmetri < 2%)
  • Den downstream velocity profile resembles a plugg-type hastighetsprofil (PTVP)
  • kl 5D nedstrøms , forblir profilen stabil på tvers av:
    Re = 50 000–250 000 (luft)
    Re = 20 000–500 000 (vann)
  • Konsentriske reduksjonsgir ikke eliminer virvel , spesielt det som er forårsaket av romlige bøyninger
  • De-swirl-enheter kan kreve ≥6D lengde , avhengig av virvelstigning


Sammendrag av funn

  • Konsentriske reduksjonsgir significantly improve velocity symmetry
  • Deny do not remove swirl
  • Bare konsentriske reduksjonsmidler gir denne fordelen
  • Eksentriske reduksjonsmidler introduserer alvorlig hastighetsforvrengning

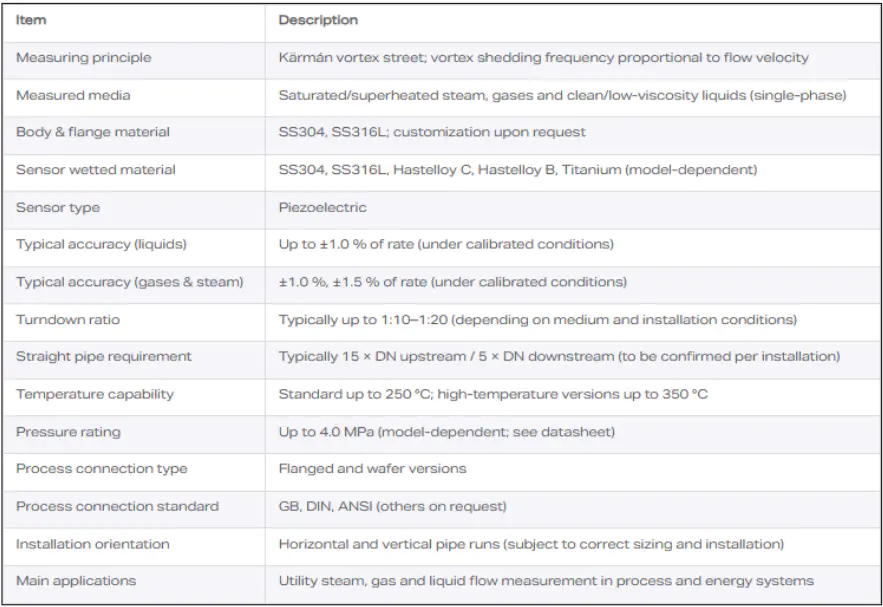

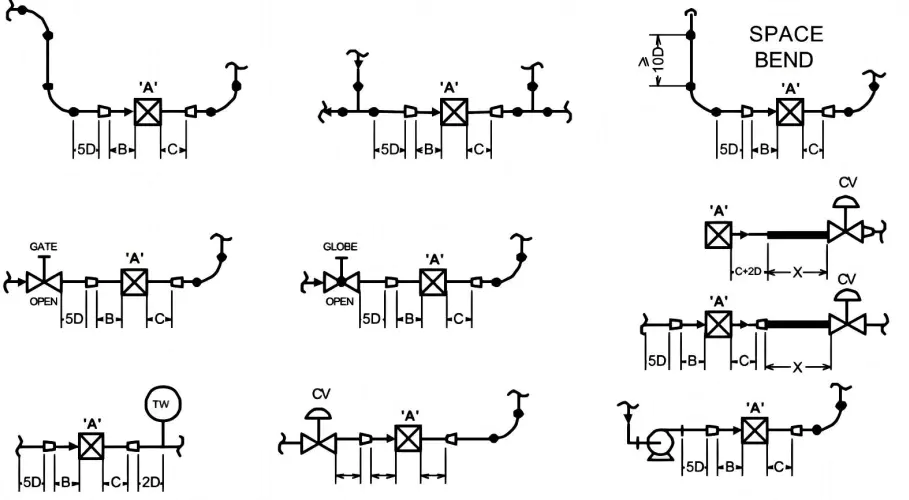

10. Krav til rett rør for installasjoner med redusert diameter

(D_meter / D_pipe ≤ 0,7)

Målertype "A"

Oppstrøms "B"

Nedstrøms "C"

Ekstra lengde for nedstrøms kontrollventil

Vortex

5 5 25

Swirl

3 1 25

Coriolis

N/A

N/A

30

Ultralyd

5 5

Se produsenten

Denrma

5 5 N/A

Elektromagnetisk

5 5

N/A


Final Engineering Takeaway

Når en virvelstrømmåler underpresterer, er årsaken sjelden "instrumentkvalitet".

Oftere er det en problem på systemnivå involverer:

  • Feil diametervalg
  • Feil reduksjonstype
  • Utilstrekkelig rett rørlengde
  • Forvrengt hastighetsprofil

Correct sizing konsentriske reduksjonsgir disciplined piping design er grunnlaget for stabil, nøyaktig måling av virvelstrøm.

Hvis du designer flytfeltet riktig, vil instrumentet gjøre jobben sin.
