Hvorfor er flytende turbinstrømningsmåler viktig for høypresisjons væskemåling?

Når det gjelder presisjonsvæskemålinger, er Flytende turbinstrømningsmåler fortsatt et av de mest pålitelige og effektive instrumentene for håndtering av rene, lavviskositetsvæsker. Den LWGY-serien flytende turbinstrømningsmåler er et bevis på denne påliteligheten, og tilbyr en kompakt design som kombinerer mekanisk robusthet med sofistikert elektronisk sensing. Denne strømningsmåleren er designet spesielt for industrielle og kommersielle systemer, og konverterer fluid kinetisk energi til en målbar rotasjonsfrekvens. Ved å fokusere på enkel konstruksjon og høyhastighetsrespons, gir LWGY-serien en kostnadseffektiv, men svært nøyaktig løsning for ulike væskeanvendelser, alt fra vannbehogling til raffinert kjemisk prosessering.

Hvordan konverterer LWGY-serien strømningshastighet til rotasjonsdata?

Kjernefunksjonsprinsippet til Flytende turbinstrømningsmåler er villedende enkel, men krever nøyaktig konstruksjon for å opprettholde nøyaktigheten. Når væske kommer inn i måleren, blir den først kondisjonert for å sikre en stabil strømningsprofil før den samhandler med de interne komponentene.

Hva er rollen til strømningsretteren og rotorenheten?

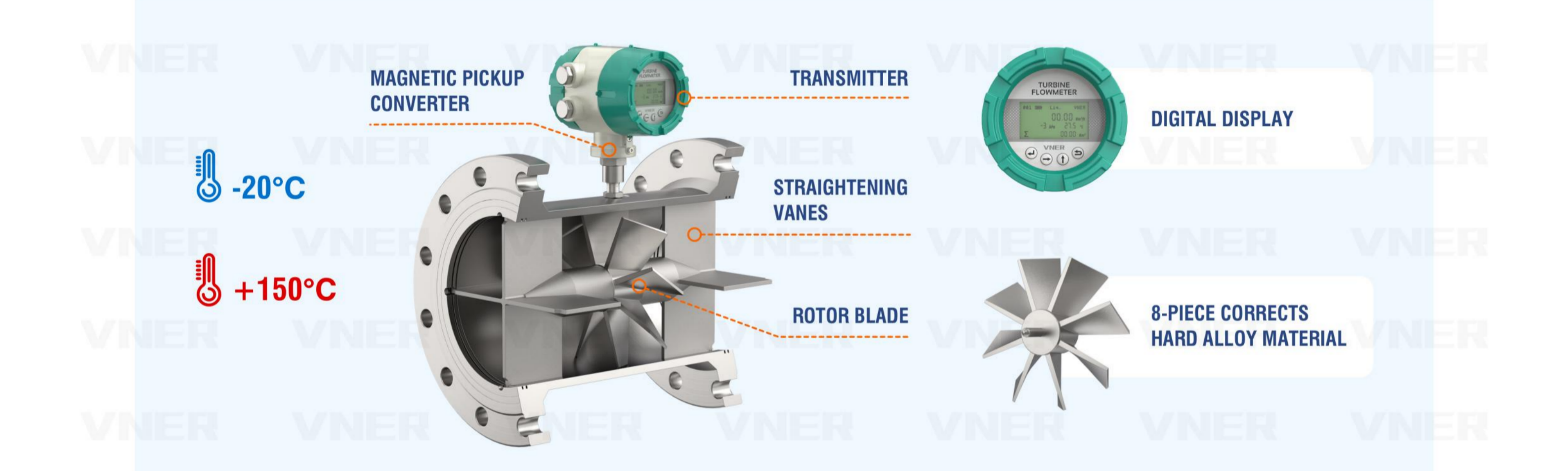

Prosessen begynner når væsken passerer gjennom en integrert flyt rettetang . Denne komponenten er kritisk fordi den eliminerer turbulens og virvler forårsaket av oppstrøms rørbend eller ventiler. Når strømmen er stabilisert, passerer den over turbinrotor . Vinkelen på rotorbladene er utformet slik at væskens hastighet tvinger turbinen til å snurre. På grunn av de presisjonsmaskinerte lagrene og den lette rotoren, blir rotorhastigheten direkte proporsjonal med volumetrisk strømningshastighet . Dette lineære forholdet er det som tillater Flytende turbinstrømningsmåler for å opprettholde så høy nøyaktighet over hele driftsområdet.

Hvordan oppdager pickup-sensoren nøyaktige bladpassasjer?

For å oversette mekanisk rotasjon til en elektrisk utgang, bruker LWGY-serien en høyfølsomhet pickup sensor . Når turbinen roterer, passerer bladene av rustfritt stål gjennom magnetfeltet som genereres av sensoren plassert på utsiden av strømningslegemet. Hver gang et blad passerer sensoren, genereres en puls. Det resulterende pulssignal har en frekvens som er direkte proporsjonal med strømningshastigheten. Denne digital-klare utgangen kan sendes direkte til en lokal skjerm, en PLS eller en batchkontroller for sanntidsovervåking og datalogging.

Hva er de primære tekniske spesifikasjonene for LWGY-serien?

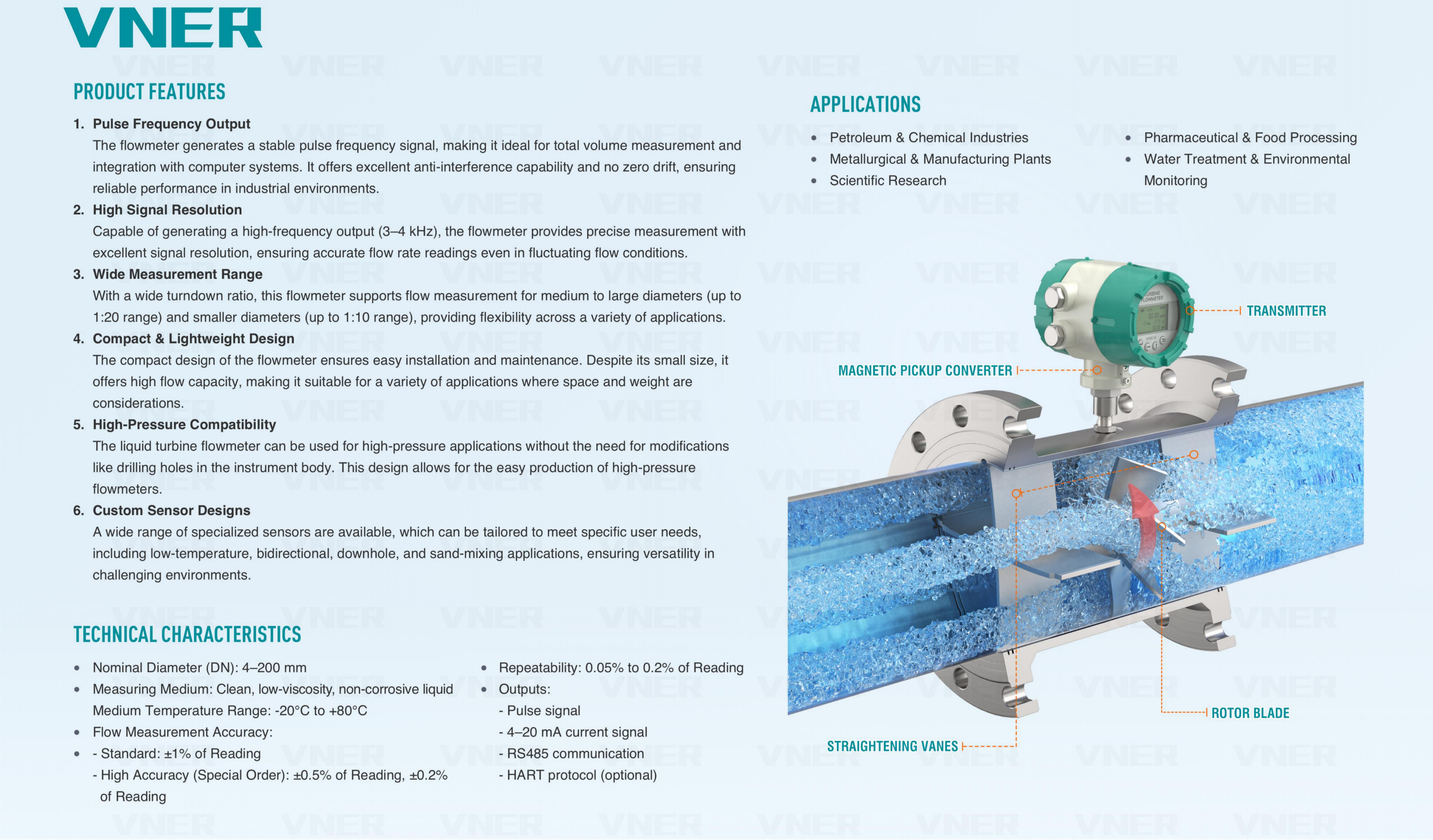

For å hjelpe til med systemintegrasjon og maskinvarevalg, skisserer følgende tabell de grunnleggende egenskapene til LWGY-serien flytende turbinstrømningsmåler :

Hvorfor er LWGY-serien egnet for doserings- og dispenseringsapplikasjoner?

I mange industrielle prosesser er evnen til å måle et spesifikt væskevolum raskt og repeterbart viktigere enn å overvåke kontinuerlig strømning. Den Flytende turbinstrømningsmåler utmerker seg i disse "Batching"-scenarioene på grunn av sine unike fysiske egenskaper.

Forbedrer den raske responstiden dispenseringsnøyaktigheten?

En av de fremtredende funksjonene til LWGY-serien er rotoren med lav treghet. I motsetning til tyngre forskyvningsmålere er turbinrotoren i denne Flytende turbinstrømningsmåler akselererer og bremser nesten umiddelbart med flyten av væske. Denne "raske responsen" er avgjørende for utlevering applikasjoner hvor ventiler åpnes og lukkes raskt. Hvis en måler har en langsom responstid, kan den gå glipp av den første "slug" av væske eller fortsette å telle etter at ventilen har stengt, noe som fører til kumulative feil. LWGY sikrer at hver dråpe blir tatt med fra start til slutt.

Hvordan fordeler utmerket repeterbarhet kvalitetskontroll?

I kjemisk blanding eller farmasøytisk "batching" er konsistens den primære beregningen for suksess. Den Flytende turbinstrømningsmåler tilbud utmerket repeterbarhet , typisk innenfor 0,05 % til 0,2 %. Dette betyr at hvis samme volum væske føres gjennom måleren flere ganger under samme forhold, vil utgangen forbli tilnærmet identisk. For industrielle operatører forenkler denne påliteligheten kvalitetskontrollen og sikrer at produktformuleringene forblir konsistente over tusenvis av sykluser.

Tåler flytende turbinstrømningsmåler høytrykks industrielle miljøer?

Mens de interne mekanismene er delikate nok til å oppdage lave strømningshastigheter, er det ytre huset til Flytende turbinstrømningsmåler er bygget for holdbarhet. Den LWGY-serien er designet for å trives i krevende mekaniske miljøer.

Er den robuste mekaniske designen i stand til å håndtere høyt trykk?

Konstruert av rustfritt stål av høy kvalitet (304 eller 316L), har LWGY-serien en robust mekanisk design som tåler betydelig linjetrykk. Dette høytrykksevne gjør det til et foretrukket valg for hydrauliske teststativ, oljefeltvanninjeksjon og høytrykksrensesystemer. Målerens evne til å opprettholde sin strukturelle integritet under trykk sikrer at de interne klaringene mellom rotoren og huset forblir konstante, og forhindrer måleavdrift eller mekanisk feil under trykktopper.

Hvorfor er renslighet en forutsetning for lang levetid for turbinmålere?

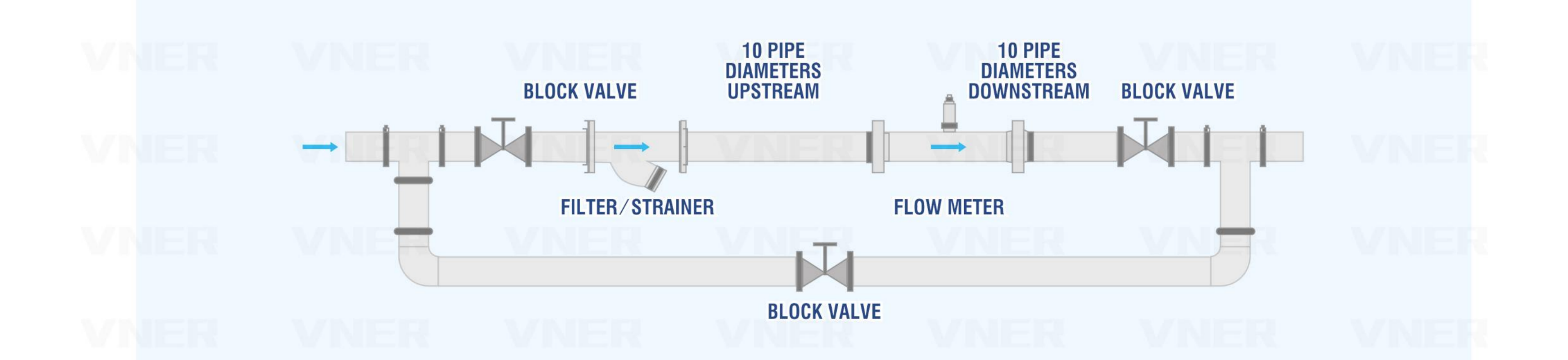

Det er viktig å merke seg at Flytende turbinstrømningsmåler er spesielt utviklet for media som er ren og fri for store partikler eller fibrøst innhold . Fordi turbinen spinner med høye hastigheter på presisjonslagre, kan fast rusk forårsake slitasje eller til og med blokkere rotoren. I systemer der væsken kan inneholde sporadiske partikler, er installasjon av en 20-40 mesh sil oppstrøms en standardanbefaling for å beskytte LWGY internt og forlenge levetiden til enheten.

Hvordan fordeler lav vekt og kompakt konstruksjon systemdesign?

Moderne industrielle glidesko og bærbare måleenheter krever komponenter som er både kraftige og bærbare. Den Flytende turbinstrømningsmåler passer perfekt til disse kravene.

Forenkler den kompakte formfaktoren ettermontering?

Den LWGY-serien er preget av sin kompakt and lav vekt design. Sammenlignet med voluminøse elektromagnetiske strømningsmålere eller tunge coriolismålere, kan turbinmåleren installeres i tette rørkonfigurasjoner uten behov for tunge støttebraketter. Dette gjør det spesielt attraktivt for "General-Purpose Liquid Metering" hvor en eksisterende røroppsett ikke enkelt kan endres. De flensede eller gjengede forbindelsene muliggjør rask installasjon og fjerning under vedlikeholdsperioder.

Hva gjør denne måleren til en kostnadseffektiv løsning for generell måling?

Ved å fokusere på en strømlinjeformet mekanisk design, kan Flytende turbinstrømningsmåler gir et høyt ytelsesnivå til et lavere prispunkt enn mange alternative teknologier. For "General-Purpose Liquid Metering" i kommersielle bygninger – slik som overvåking av kjøltvann eller sporing av drivstofforbruk – tilbyr LWGY-serien den nødvendige nøyaktigheten uten overdreven kostnad for mer komplekse spesialiserte målere. Dens enkelhet betyr også brukervennlighet; den pickup sensor og lokal omformer er ofte plug-and-play, og krever minimal kalibreringsinnsats for standard væsker som vann eller diesel.

Hvordan utnyttes pulssignalet for fjernovervåking?

Den "Digital Native" nature of the Flytende turbinstrømningsmåler output gjør den svært kompatibel med moderne automatisering.

Kan signalet integreres i PLS- og SCADA-systemer?

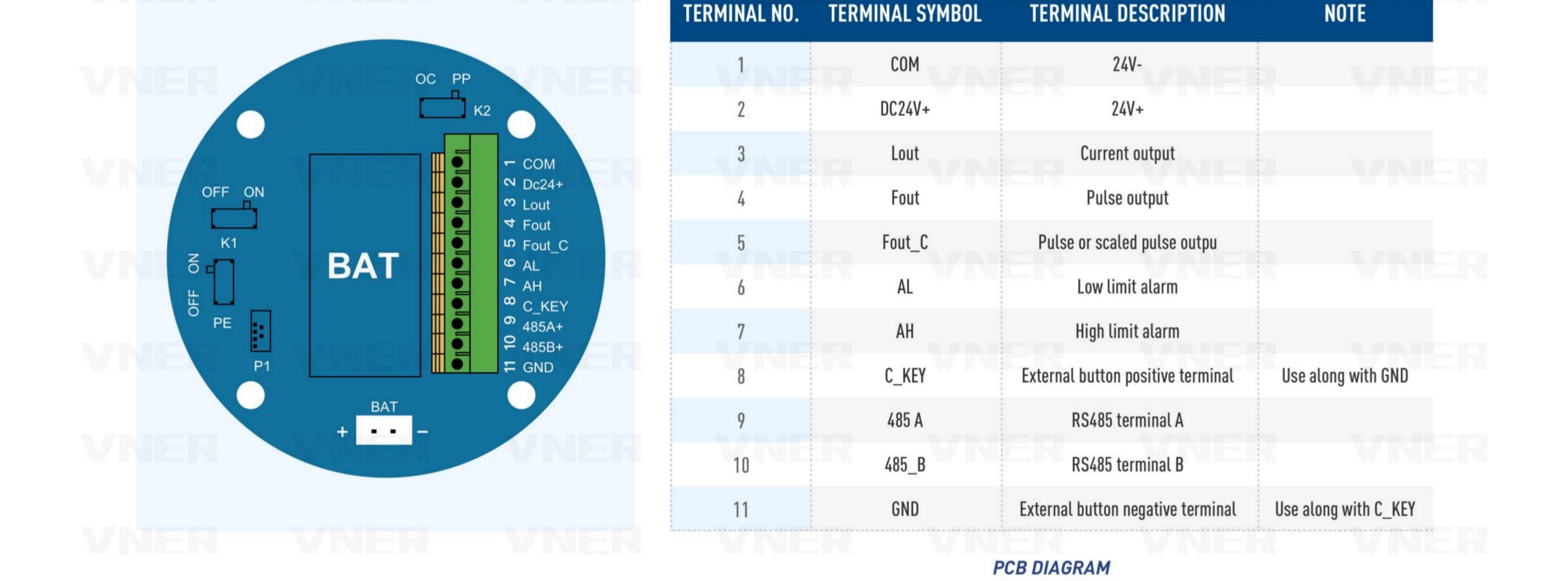

Den raw pulssignal generert av LWGY er en ren firkantbølgefrekvens som lett kan tolkes av nesten hvilken som helst PLS (Programmable Logic Controller). For anlegg som beveger seg mot Industri 4.0, kan måleren utstyres med en sender som konverterer denne pulsen til et 4-20mA analogt signal eller en digital Modbus RS485-utgang. Dette tillater volumetrisk strømningshastighet og totalisert flyt som skal overvåkes fra et sentralt kontrollrom, forenkler eksterne prosessjusteringer og automatisert lagerstyring.

Er lokal visning et alternativ for frittstående applikasjoner?

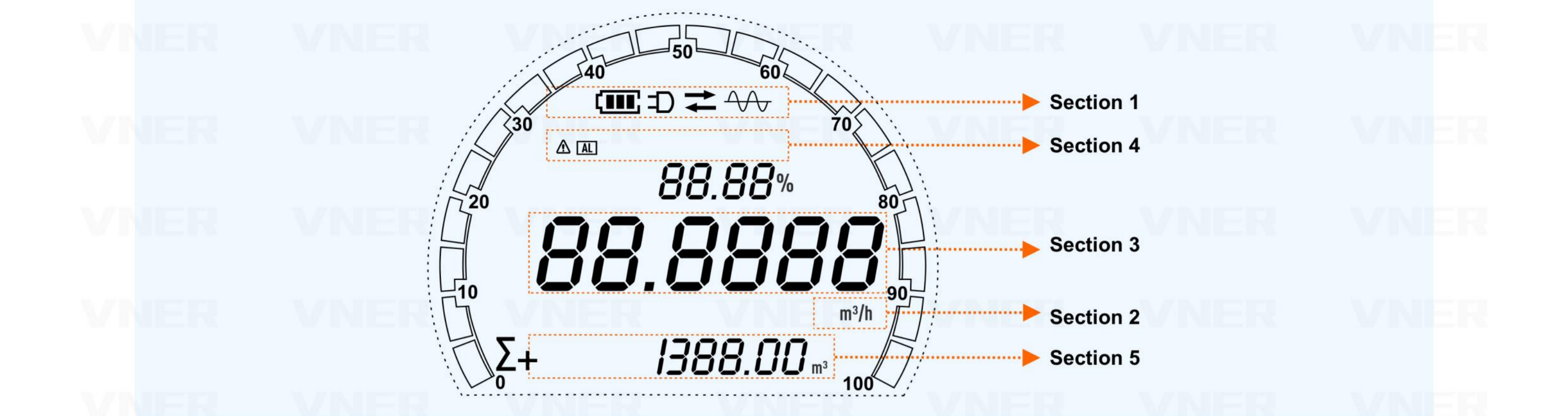

For applikasjoner der et kontrollsystem ikke er til stede, LWGY-serien kan utstyres med en batteridrevet lokal integrator. Dette lar operatører lese strømningshastigheten og det totale volumet direkte på målepunktet. Enten den brukes til å kontrollere effektiviteten til en pumpe eller overvåke vannforbruket til en spesifikk maskin Flytende turbinstrømningsmåler gir klare, umiddelbare data som er avgjørende for operasjonell åpenhet og ressursstyring.
