Hvorfor er virvelstrømningsmåleren den foretrukne løsningen for presisjonsgass- og dampmåling?

I det spesialiserte feltet for fluiddynamikk, Swirl flowmeter skiller seg ut på grunn av sitt unike "virvelpresesjon"-prinsipp, som tilbyr høy nøyaktighet og et bredt turndown-forhold. Innføringen av SA80T-TP-serien representerer et betydelig sprang fremover, og går utover enkel volumetrisk måling. Denne serien er den temperatur- og trykkkompenserte versjonen av standard SA80T, spesielt designet for å møte kompleksiteten ved å måle komprimerbare væsker som damp og industrigasser. Ved å integrere flere sensorelementer i en enkelt enhet, forenkler det installasjonen samtidig som påliteligheten til dataene som brukes til prosesskontroll og kostnadsallokering forbedres drastisk.

Hvordan oppnår SA80T-TP-serien overlegen trykkkompensasjon?

En primær utfordring ved måling av gasser og damp er deres komprimerbarhet; deres tetthet endres betydelig med svingninger i temperatur og trykk. Den Trykkkompenserende virvelstrømningsmåler løser dette ved å utføre sanntidsberegninger.

Er den integrerte sensordesignen mer effektiv enn eksterne sendere?

Basert på den samme høyeffektive virvelgeneratoren og sensordesignen som standard SA80T, integrerer SA80T-TP innebygd temperatur- og trykkmåling direkte i strømningslegemet. Tradisjonelle oppsett krever ofte separate trykktransmittere og RTD-er (Resistance Temperature Detectors) installert nedstrøms, noe som introduserer potensielle lekkasjepunkter og ekstra kompleksitet i kablingen. Den integrerte tilnærmingen til Swirl flowmeter sikrer at temperaturen og trykket måles på det nøyaktige punktet der virvelfrekvensen oppdages, noe som fører til en mye mer nøyaktig sanntidstetthetsberegning.

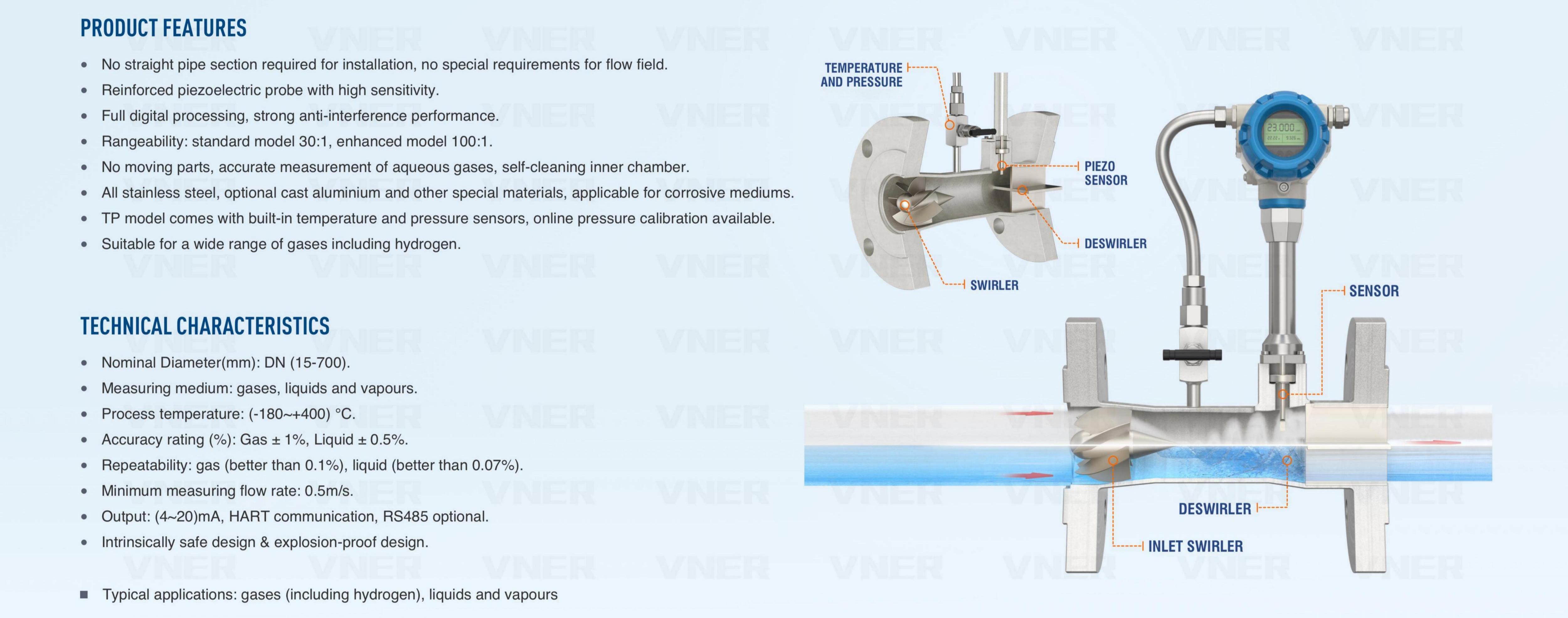

Hva er de primære tekniske spesifikasjonene for SA80T-TP-serien?

For å forstå hvordan dette Swirl flowmeter sammenlignet med forgjengerne, kan vi se på kjernefunksjonelle parametere i følgende tabell:

Hvorfor er sanntidstetthetsberegning viktig for damp- og gassnettverk?

Ved energimåling er det ofte mindre viktig å måle "hvor mye plass væsken tar opp" (volumetrisk strømning) enn "hvor mye energi eller masse som flyttes." Det er her Swirl flowmeter med integrert kompensasjon blir uunnværlig.

Hvordan behandler omformeren multivariable innganger?

Omformerenheten til SA80T-TP er "hjernen" i systemet. Den tar frekvenssignalene fra virvelsensoren og kombinerer dem med dataene fra de interne temperatur- og trykksensorene. Ved å bruke forhåndskonfigurerte medieparametere – for eksempel egenskapene til mettet damp eller spesifikke gasssammensetninger – bruker enheten standard termodynamiske korrelasjoner for å beregne væskens øyeblikkelige tetthet. Dette gjør at Swirl flowmeter kan gi massestrøm og standard volumstrøm utganger sammen med den konvensjonelle operasjonelle volumetriske strømmen.

Kan SA80T-TP håndtere både mettet og overopphetet damp?

Dampsystemer er notorisk vanskelige å overvåke fordi damp kan gå mellom mettet og overopphetet tilstand avhengig av kjelens ytelse og rørisolasjon. SA80T-TP virvelstrømningsmåler er spesielt egnet for disse miljøene. Fordi den kontinuerlig overvåker både temperatur og trykk, kan den bestemme tilstanden til dampen og bruke de riktige tetthetstabellene. For mettet damp, der temperatur og trykk er koblet sammen, gir dobbelsensoroppsettet en redundanssjekk som sikrer nøyaktighet selv om en parameter svinger uventet.

Hva gjør Swirl flowmeter ideell for energimåling og kostnadsfordeling?

Nøyaktighet i "Energy Metering" er hjørnesteinen i industriell kostnadsstyring. Når fabrikker deler en sentral kjele eller trykkluftanlegg, avhenger presis "Cost Allocation" av strømningsmålerens evne til å normalisere data.

Hvordan forbedrer standard volumflyt kostnadsgjennomsiktighet?

Trykkluft- og gassnettverk opplever ofte trykkfall over lange rørstrekninger. En standard Swirl flowmeter uten kompensasjon ville rapportert forskjellige volumer ved starten og slutten av røret, selv om ingen gass gikk tapt. Den SA80T-TP konverterer alle avlesninger til "Standard volumstrøm" (f.eks. Nm³/h eller SCFM), som refererer til et fast referansetrykk og temperatur. Dette sikrer at hver avdeling eller leietaker faktureres basert på den faktiske mengden gassmolekyler som forbrukes, uavhengig av lokale trykksvingninger.

Hvorfor er "Vortex Precession"-prinsippet iboende robust?

Virvelgeneratoren ved innløpet til Swirl flowmeter tvinger den innkommende væsken til en roterende bevegelse. Når væsken kommer inn i ekspansjonsseksjonen, utfører midten av virvelen en gyroskopisk presesjon. Frekvensen av denne presesjonen er direkte proporsjonal med strømningshastigheten. I motsetning til turbinmålere er det ingen bevegelige deler som kan slites eller sette seg fast. I motsetning til åpningsplater er det ingen skarpe kanter som kan erodere. Dette gjør SA80T-TP en lav-vedlikeholdsløsning for høyhastighets damp og "skitne" industrigasser der andre sensorer kan svikte.

Hvordan sikrer konfigurerte medieparametere applikasjonsallsidighet?

Fleksibiliteten til SA80T-TP-serien ligger i den programvaredrevne kompensasjonsmotoren, som kan skreddersys til den spesifikke væsken i røret.

Hvilke termodynamiske korrelasjoner brukes for nøyaktighet?

Enheten bruker industristandardformler for å sikre høyeste grad av presisjon. Enten det er IAPWS-IF97-tabellene for vann og damp eller AGA/SGERG-standardene for naturgass, Swirl flowmeter utfører disse komplekse beregningene internt. Brukere konfigurerer ganske enkelt medieparametrene under igangkjøring, og måleren håndterer resten, og holder seg innenfor de kalibrerte grensene for de installerte sensorene og de faktiske prosessforholdene.

Kan SA80T-TP integreres i moderne prosesskontrollsystemer?

I en moderne smart fabrikk fungerer Swirl Flowmeter som en datahub. Fordi den sender ut massestrøm, temperatur og trykk, kan den gi tre sett med data via et enkelt digitalt grensesnitt (som HART-, Modbus- eller 4-20mA-signaler). Denne multivariable utgangen er avgjørende for sofistikerte "Process Control"-sløyfer. For eksempel, i en kjemisk reaktor der en spesifikk masse gass er nødvendig for en reaksjon, gir SA80T-TP den direkte massestrømverdien, og eliminerer behovet for at PLS-en skal utføre eksterne kompensasjonsberegninger, og reduserer derved systemlatens og potensielle programmeringsfeil.

Forenkler SA80T-TP installasjonen på begrensede steder?

Plassen er ofte en premie i industrielle manifolder og skrensmontert utstyr. Utformingen av SA80T-TP Swirl Flowmeter adresserer disse fysiske begrensningene direkte.

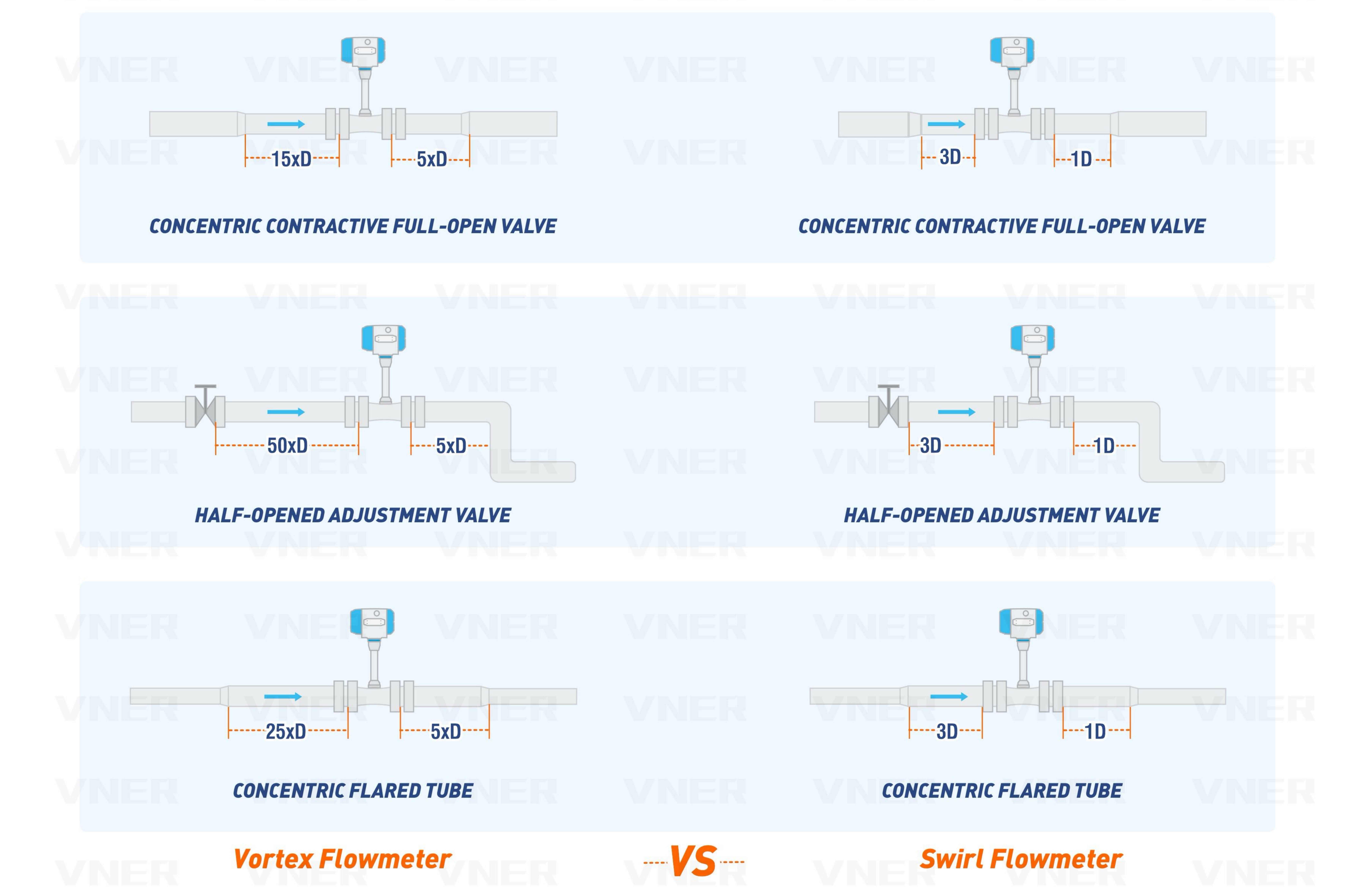

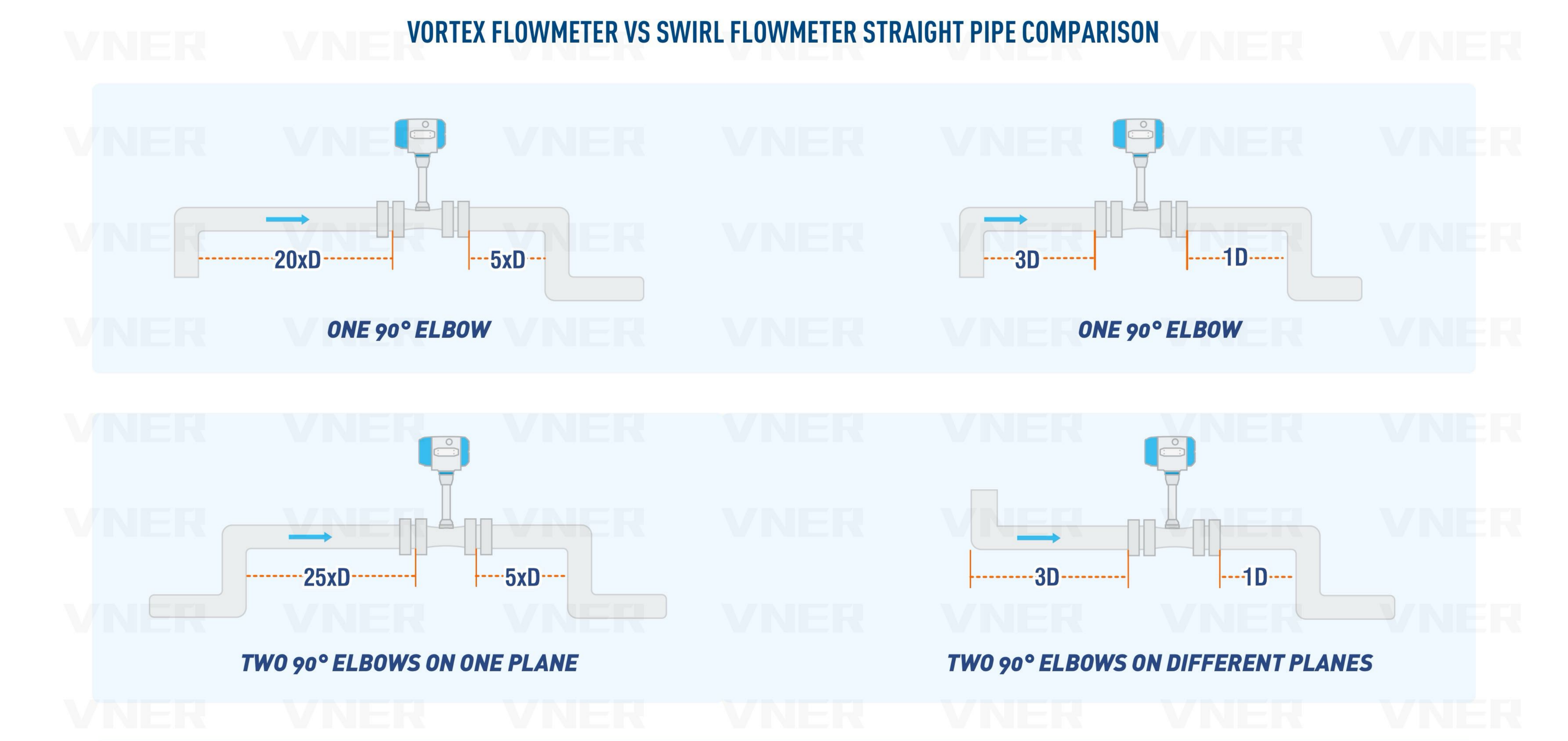

Er kravet til rett rørføring redusert?

Sammenlignet med standard vortex-strømningsmålere, er Swirl flowmeter er generelt mindre følsom for oppstrøms strømningsforstyrrelser fordi virvelgeneratoren effektivt "re-profilerer" væskehastigheten når den kommer inn i måleren. Når du kombinerer dette med de integrerte temperatur- og trykksensorene, reduseres "fotavtrykket" til målepunktet drastisk. Det er ikke behov for ekstra rette rørseksjoner for å romme separate trykk- eller temperaturkraner, noe som gjør at SA80T-TP et utmerket valg for ettermontering i eksisterende trykkluft- eller dampledninger der plassen er begrenset.

Hvordan reduserer innebygd kompensasjon de totale eierkostnadene?

Mens den opprinnelige kjøpesummen for en Trykkkompenserende virvelstrømningsmåler kan være høyere enn en grunnleggende volumetrisk måler, er "Total Cost of Ownership" ofte lavere. Ved å eliminere behovet for separate sensorer, spesialisert monteringsutstyr og ekstra kabling, reduseres den totale installasjonskostnaden. Videre forhindrer den økte nøyaktigheten i energibalanse og kostnadsfordeling "usynlige" tap i damp- og gassnettverk, og gir rask avkastning på investeringen gjennom forbedret effektivitet.
